CFR – 209Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA PLAKALARI |
|
CFR – 209Z Yüksek Aşınma Dayanımlı ZYRCOR Koruma Plakaları, Abrasyon (Tanecik Aşındırması) etkisine sahip katı taneciklerin veya akışkanların transferinde ana yapının aşınmaya karşı korunması amacıyla kullanılmak için geliştirilmiştir. Özellikle içerisinde kum, taş, metal çapakları, karbon partikülleri (karbon tozu), kömür tozu, kömür, katı atıklar, çimento, beton harcı ve benzeri katı ve aşındırıcı taneciklerin bulunduğu ürünlerin döküldüğü bunkerler, şütler, vibrasyonlu besleyiciler, siklonlar veya bunların iletildiği kanalların ürünle temasta olduğu satıhlarının yüzey kaplaması için ideal bir seçimdir. Sentetik Kauçuk Matriks içerisine yerleştirilmiş yüksek sertlikteki zirkonyum korundum disklerden oluşan katman ayrıca en altta 5mm kalınlığında karbon çeliği levha ile takviye edilmiştir. Çelik Levha, plakanın çelik veya beton yüzeylere direkt kaynak, yapıştırma, saplama ile tutturma veya ankraj yapılmasına yardımcı olur. Siparişe göre üretilirler. |
KULLANIM ALANLARI : * Çimento Tesisi Kil Döküş Hattı * Çimento Fabrikaları (Kömür Tozu Transferi, Toz Çimento Transferi – Gemi Yükleme) * Enerji Santralleri (Termik Enerji Santrali Kömür Şutu Kaplaması, Kömür Tozu Transferi) * Kömür Ocakları * Madencilik (Cevher Transferi Hatları Şüt Kaplaması) * Cam Sanayi (Kırık Cam veya Cam Tozu Transferi) |

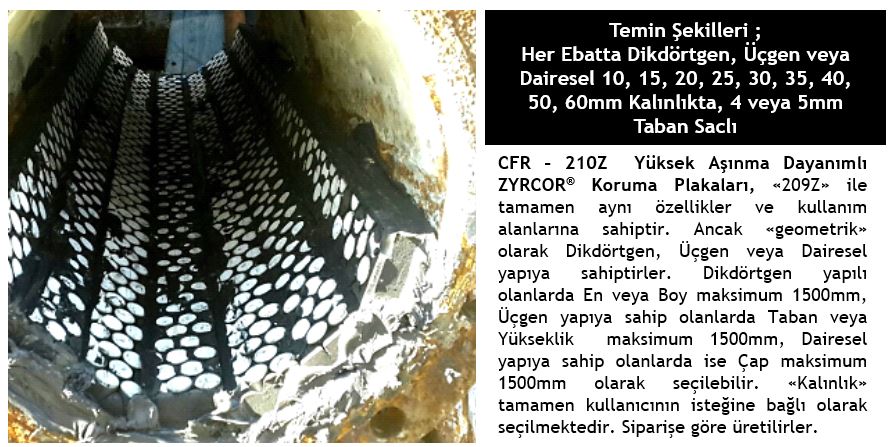

CFR – 210Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA PLAKALARI |
KULLANIM ALANLARI : * Çimento Tesisi Kil Döküş Hattı * Çimento Fabrikaları (Kömür Tozu Transferi, Toz Çimento Transferi – Gemi Yükleme) * Enerji Santralleri (Termik Enerji Santrali Kömür Şutu Kaplaması, Kömür Tozu Transferi) * Kömür Ocakları * Madencilik (Cevher Transferi Hatları Şüt Kaplaması) * Cam Sanayi (Kırık Cam veya Cam Tozu Transferi) |

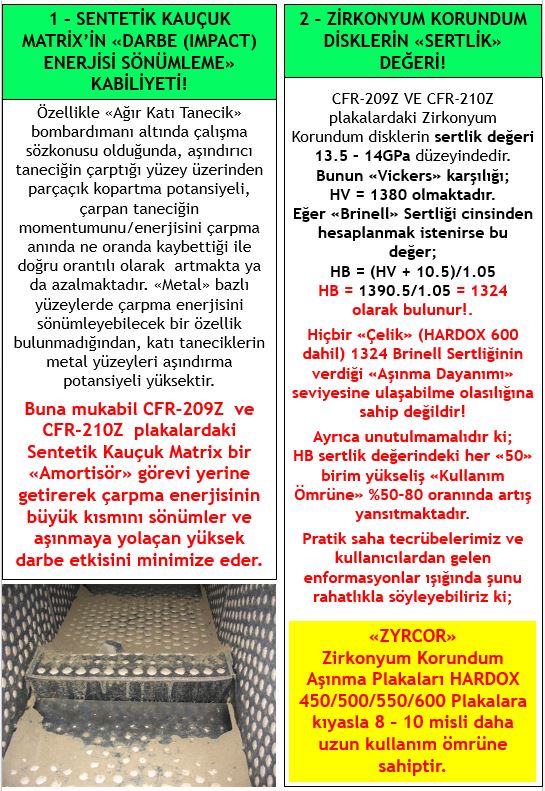

CFR-209Z VE CFR-210Z PLAKALARIN 2 ÖNEMLİ ÖZELLİĞİ ÖN PLANA ÇIKMAKTADIR |

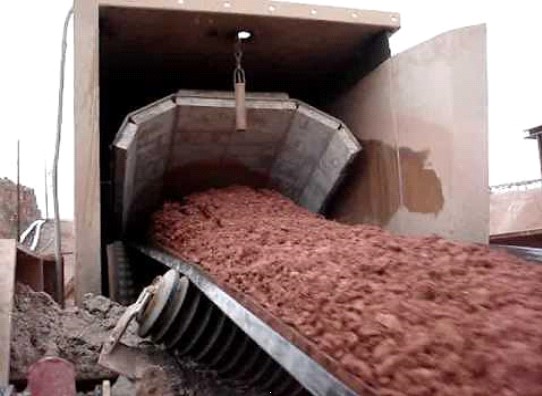

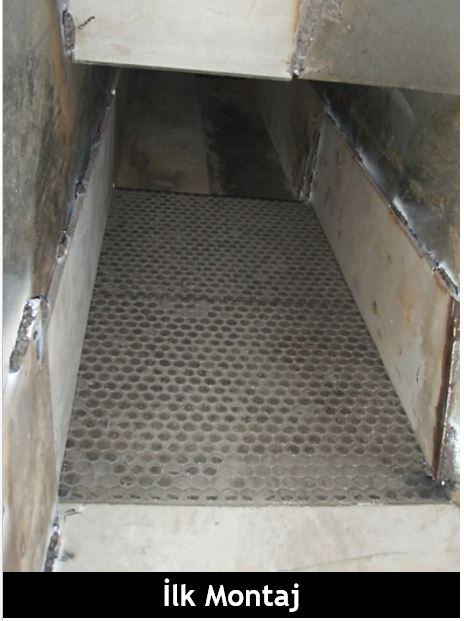

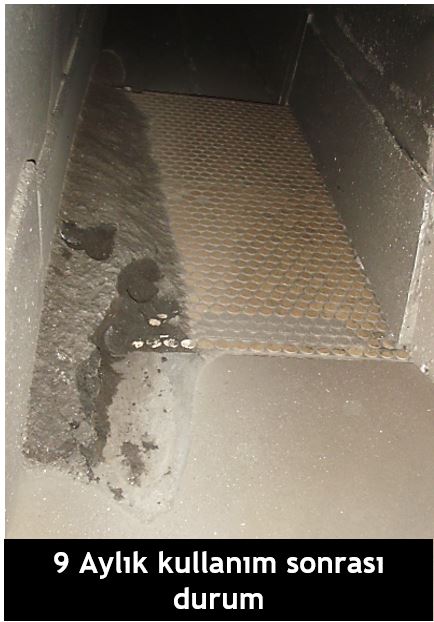

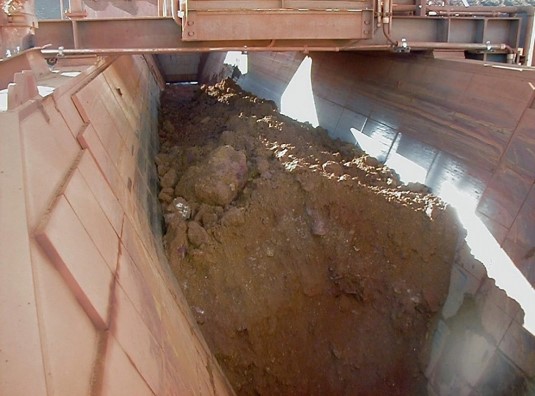

Termik Enerji Santrali Kömür Şutu Uygulaması |
 |
 |

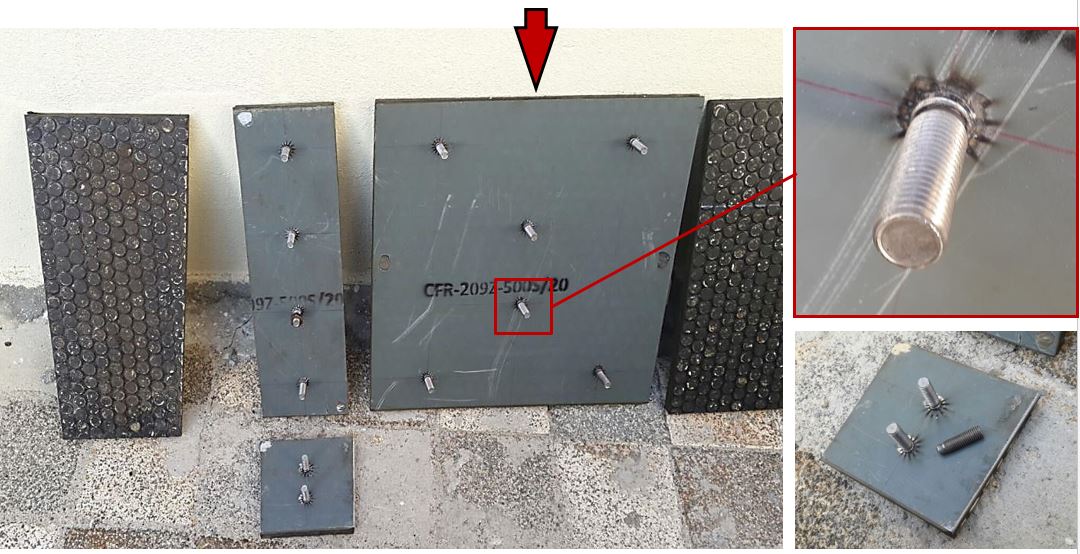

CFR-209Z / CFR-210Z PLAKALARIN SABİTLENMESİ |

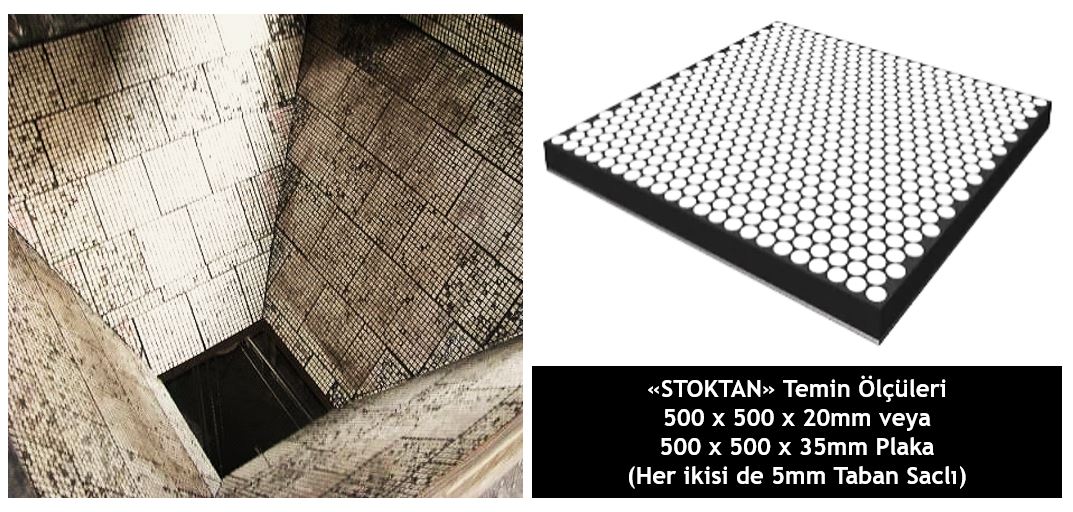

CFR-209Z ve CFR-210Z Plakalar plaka taban sacına kaynaklı saplamalar yardımıyla ana taşıyıcı sac veya profil konstrüksiyona sabitlenirler. Saplamalı sabitlemenin en büyük avantajı, plakaların yenileriyle değiştirilmesi için zaman kaybını minimize etmektir. Lubsis olarak standart stok teslimi 500x500x20 ve 500x500x35mm CFR-209Z Plakaları istediğiniz ölçülerde kesebilmekte ve taban saclarına istediğiniz sayıda ve ölçüde (M8, M10, M12, M14 vb.) saplamayı sıfır kaynak dikişi taşmalı olarak kaynatabilmekteyiz! |

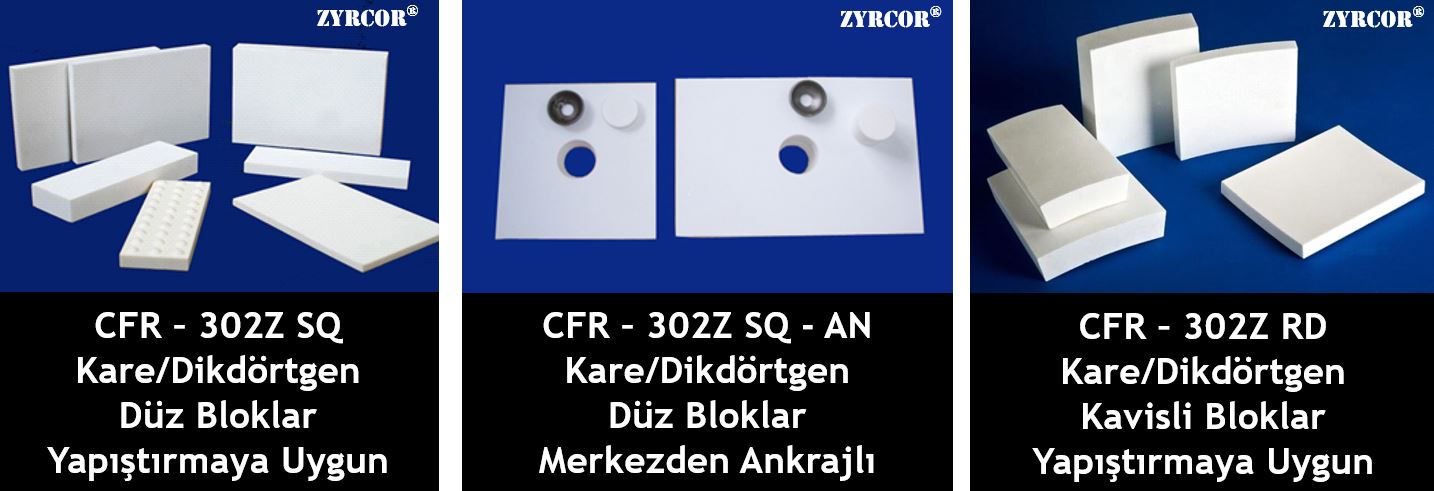

CFR – 302Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA-ZIRHLAMA BLOKLARI |
|
CFR – 302Z Yüksek Aşınma Dayanımlı ZYRCOR Zırhlama Blokları, Abrasyon (Tanecik Aşındırması) etkisine sahip katı taneciklerin veya akışkanların transferinde ana yapının aşınmaya karşı korunması amacıyla kullanılmak için geliştirilmiştir. Özellikle içerisinde kum, taş, metal çapakları, karbon partikülleri (karbon tozu), kömür tozu, kömür, katı atıklar, çimento, beton harcı ve benzeri katı ve ve aşındırıcı taneciklerin bulunduğu ürünlerin döküldüğü bunkerler, geçiş yaptığı veya iletildiği kanallar ya da boruların ürünle temasta olduğu satıhlarının kaplanması için ideal bir seçimdir. Ayrıca karıştırıcı cidarları, karıştırıcı palleri, siklon seperatör gövdeleri vb. satıhların kaplanmasında da kullanılmaktadırlar. Yüksek sertlikteki bloklar polimer esaslı kompozit elastomer yapıştırıcılar vasıtasıyla zırhlama istenen metal veya mineral (beton, taş, granit, vb.) esaslı yüzeylere döşenir. Zaman içerisinde aşınan bloklar yenileriyle bölgesel olarak değiştirilebildiği için pratik bir Bakım ve Yenileme imkanı sağlar. |
• Blokların Kullanım Sıcaklığı Aralığı -40°C ….+1250°C arasındadır. (Dikkat : Zırhlamanın gerçek sıcaklık dayanımı döşeme işleminde kullanılan yapıştırıcının max. Sıcaklık dayanımı ile sınırlıdır). • Zırhlama Blokları %98 saflıkta Monoblok Kompleks Zirkonyum Korundumdur. |

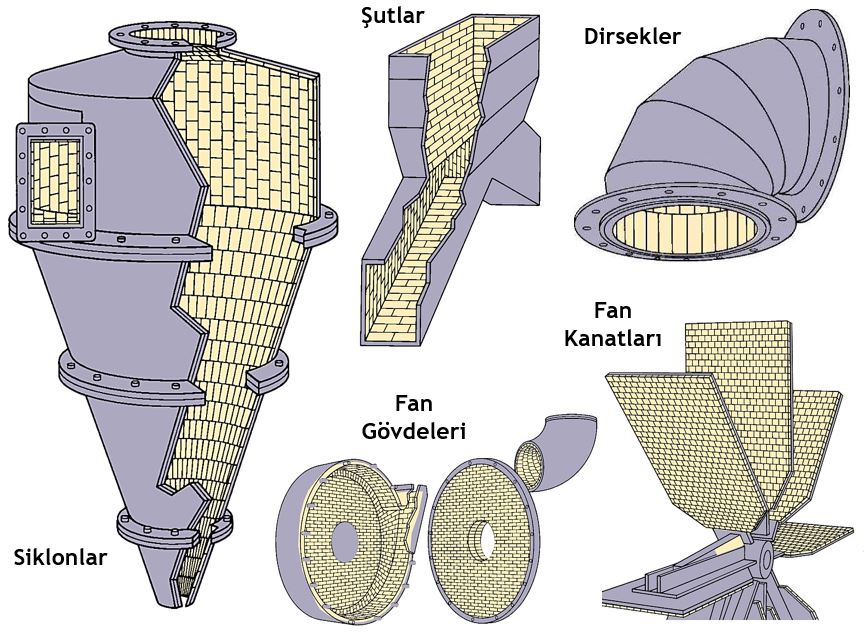

KULLANIM ALANLARI : * Çimento Tesisi Kil Döküş Hattı * Çimento Fabrikaları (Kil Döküş Hattı, Karıştırıcı Cidarları, Silolar, Toz Çimento Transferi – Gemi Yükleme) * Enerji Santralleri (Termik Enerji Santrali Kömür Şutu Kaplaması, Kömür Tozu Transferi) * Kömür Ocakları * Madencilik (Cevher Transferi Hatları Şüt Kaplaması, Şutlar, Konveyör Bant Yan Duvarları, Konveyör Bant Bitimi Çarpma Duvarlar,) * Borular, Dirsekler, Siklon Seperatörleri, Beton Mikseri Cidarları |
 |
 |
 |
 |

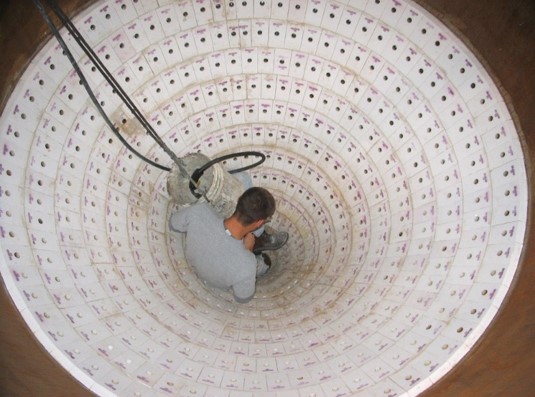

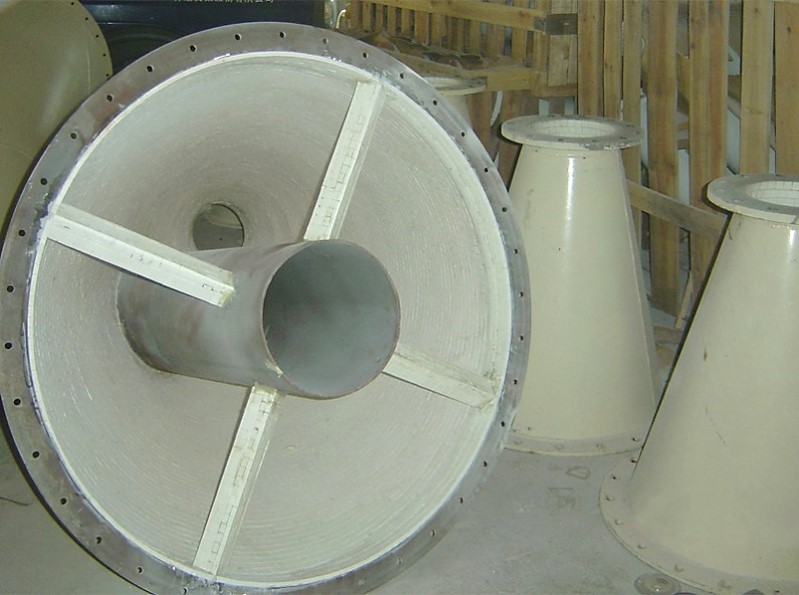

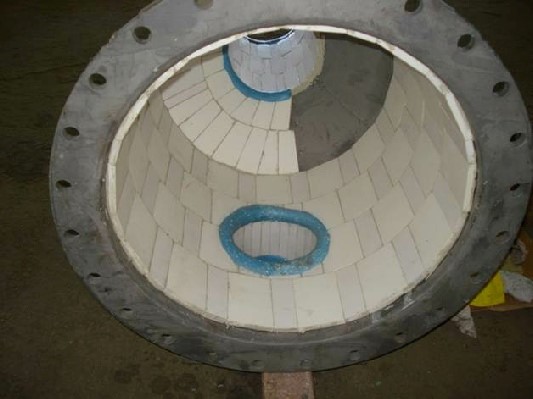

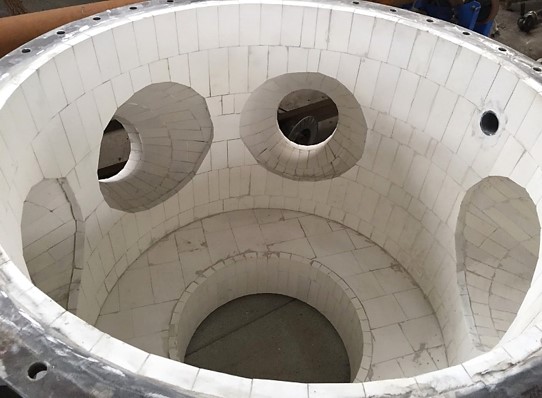

CFR – 302Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA - ZIRHLAMA BLOKLARI UYGULAMA ÖRNEKLERİ |

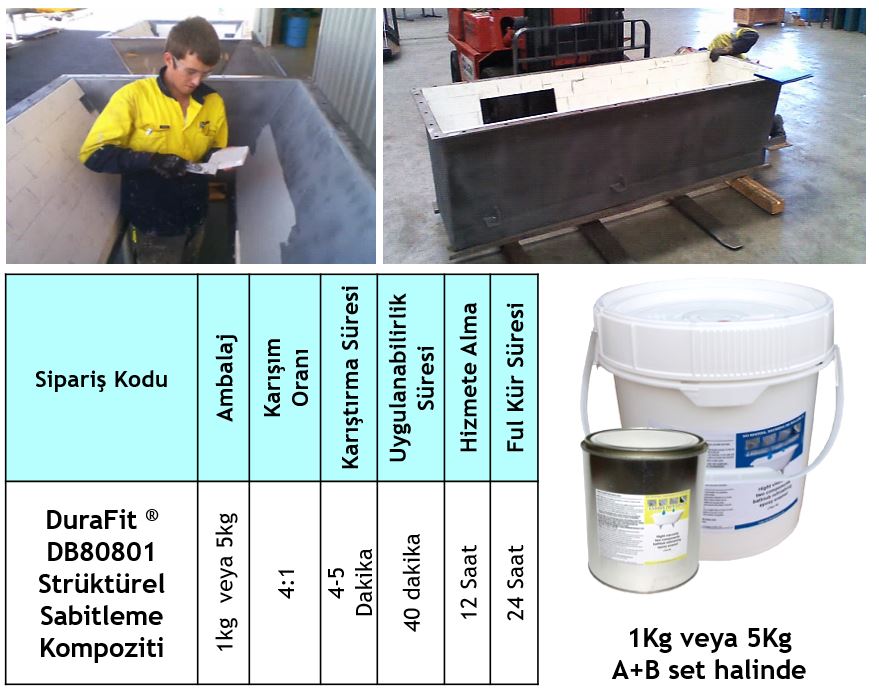

DuraFit DB80801 STRÜKTÜREL SERAMİK SABİTLEME KOMPOZİTİ |
|
Seramik Zırhlama bloklarının ve mozaiklerin metal yüzeyler üzerine döşenmesini sağlamak amacıyla geliştirilmiştir. Çift bileşenlidir. Yağ, Toz, Pislik ve birikintilerden arındırılmış, solvent temizliği ve pürüzlendirme işlemi uygulanarak hazırlanmış metal satıhlara ve seramik zırh plakalarının yapışacak yüzeylerine 1 - 5mm kalınlığında uygulandıktan hemen sonra zırhlama plakaları metal yüzey üzerine yan yana hafif baskı uygulanarak döşenirler. Karışım hazırlandıktan sonra uygulama süresi 20°C sıcaklığa sahip ortamda 40 dakika ile sınırlıdır. Bu süre sonunda karışım sertleşerek kullanılamaz hale gelir. Eğer ortam sıcaklığı 20°C‘dan daha düşük ise bu süre uzar, daha yüksekse bu süre kısalır. Döşeme işlemi gerçekleştikten sonra hizmete alma işlemi için en az 24 saat beklenmelidir. Kürünü tam almış Durafit DB80801 son derece yüksek bir tutunma kabiliyeti sergileyerek ne metalden ne de seramik zırhlama plakasından asla ayrılmaz. Beyaz renklidir. Sıcaklık dayanımı -60°C…..+100°C’dır. 1 veya 5Kg ambalajdadır. Solvent içermez. Gerekli durumlarda ayrıca Tüm Metal ve Metal Alaşımları, Mühendislik Seramikleri, Cam, Ahşap, Beton, Taş, Yapışabilir Plastikler gibi materyallerin de sabitlenmesi amacıyla kullanılabilir. |

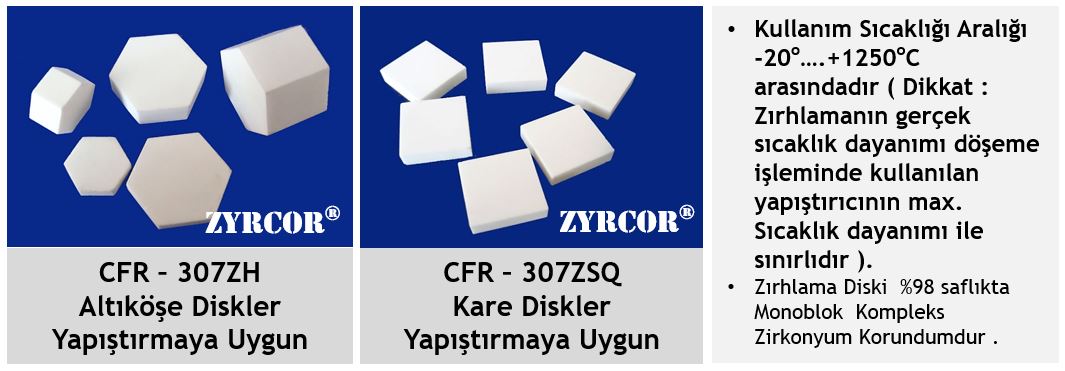

CFR – 307Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA-ZIRHLAMA DİSKLERİ |
|
CFR – 307Z Yüksek Aşınma Dayanımlı ZYRCOR Zırhlama Diskleri, Abrasyon (Tanecik Aşındırması) etkisine sahip katı taneciklerin veya akışkanların transferinde ana yapının aşınmaya karşı korunması amacıyla kullanılmak için geliştirilmiştir. Özellikle içerisinde kum, taş, metal çapakları, karbon partikülleri (karbon tozu), kömür tozu, kömür, katı atıklar, çimento, beton harcı ve benzeri katı ve ve aşındırıcı taneciklerin bulunduğu ürünlerin döküldüğü bunkerler, geçiş yaptığı veya iletildiği kanallar ya da boruların ürünle temasta olduğu satıhlarının kaplanması için ideal bir seçimdir. Ayrıca karıştırıcı cidarları, karıştırıcı palleri, siklon seperatör gövdeleri vb. satıhların kaplanmasında da kullanılmaktadırlar. Yüksek sertlikteki diskler polimer esaslı kompozit elastomer yapıştırıcılar vasıtasıyla zırhlama istenen metal veya mineral (beton, taş, granit, vb.) esaslı yüzeylere döşenir. Zaman içerisinde aşınan diskler yenileriyle bölgesel olarak değiştirilebildiği için pratik bir Bakım ve Yenileme imkanı sağlar. Disklerin en büyük avantajı Hexagonal (Altıköşe) veya Kare yapıları ve göreceli küçük ölçüleri nedeniyle kavisli veya radyuslu yüzeyler üzerine de rahatlıkla uygulanabilmeleridir. |
Kullanıldığı Sektörler - Uygulamalar |

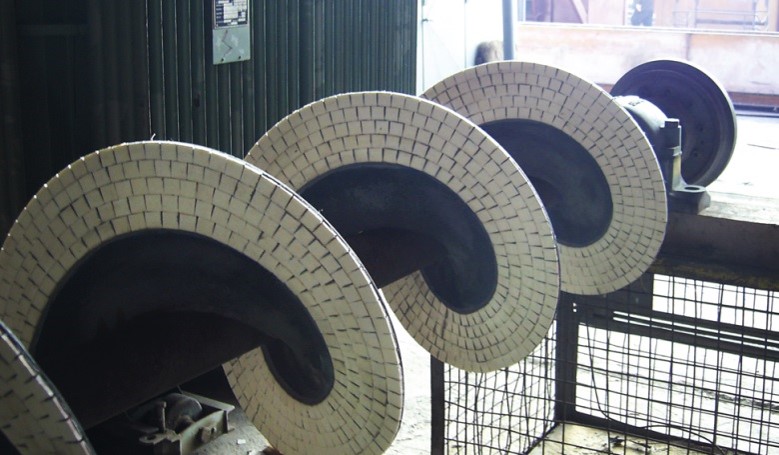

• Madencilik (Şutlar, Hidrosiklonlar), • Demir – Çelik Tesisleri (Kömür Tozu Şutları), • Çimento Fabrikaları (Silolar, Alev Borusu Dış Kaplaması), • Santrifüj Pompa Salyangozları ve Hücre Tekeri Gövdeleri / Kanatları Kaplaması, • Vidalı Konveyör Hatve Kaplaması, |

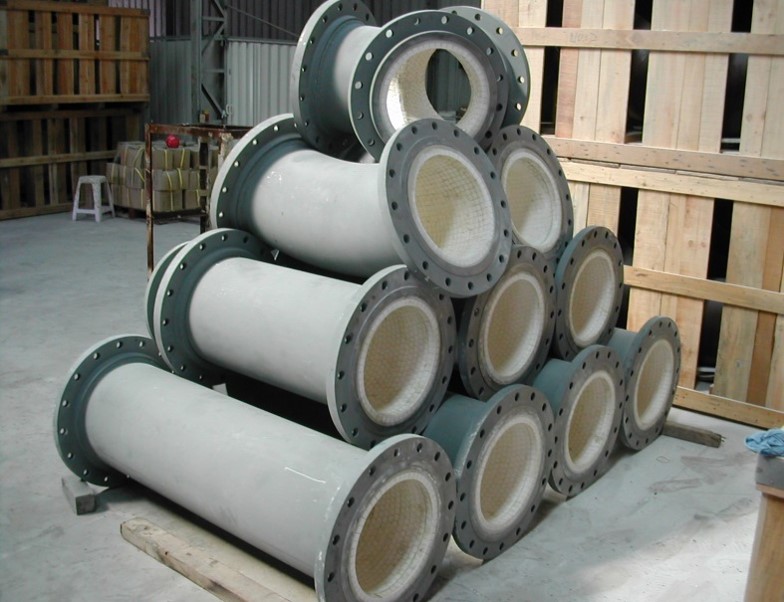

• Borular, Dirsekler, Siklon Seperatörleri, Beton Mikseri Cidarları, vb. • Katı Atık İşleme Tesisleri (Şutlar) • Büyük Ölçülü Vana ve Regülatör İç Yüzey Kaplaması, • Enerji Santralleri (Kömür Tozu Şutları, Kömür Tozu İletim Kanalları), |
|
Sipariş Kodu (Stok Teslimi Ürün) |
Altıköşe |
Disk Kalınlığı |
|
CFR-307ZH.20.3 Yüksek Aşınma Dayanımlı ZYRCOR Altıköşe Zırhlama Diski |
20mm |
3mm |
|
CFR-307ZSQ.20.3 Yüksek Aşınma Dayanımlı ZYRCOR Kare Zırhlama Diski |
20 x 20mm |
10mm |
|

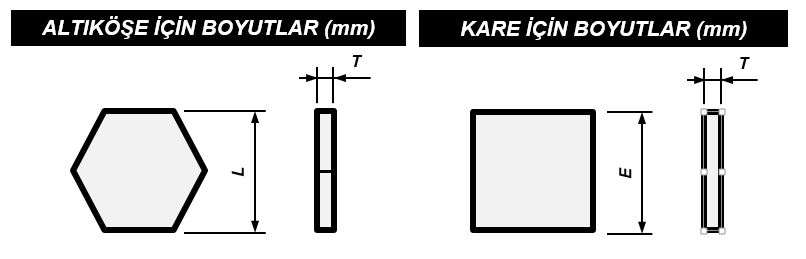

Sipariş Kodu («L» ve «T» Kullanıcı tarafından seçilir) |
L (mm) |
T (mm) |
|
CFR-307ZH.L.T Yüksek Aşınma Dayanımlı ZYRCOR Altıköşe Zırhlama Diski |
17.5 veya 20 |
2, 3, 4, 5, 8, 10, 12, 15, 20, 25, 30 |
|
Sipariş Kodu («E» ve «T» Kullanıcı tarafından seçilir) |
E (mm) |
T (mm) |
|
CFR-307ZSQ.E.T Yüksek Aşınma Dayanımlı ZYRCOR Kare Zırhlama Diski |
12, 15, 20 |
2, 3, 4, 5, 8, 10, 12, 15, 20, 25, 30 |

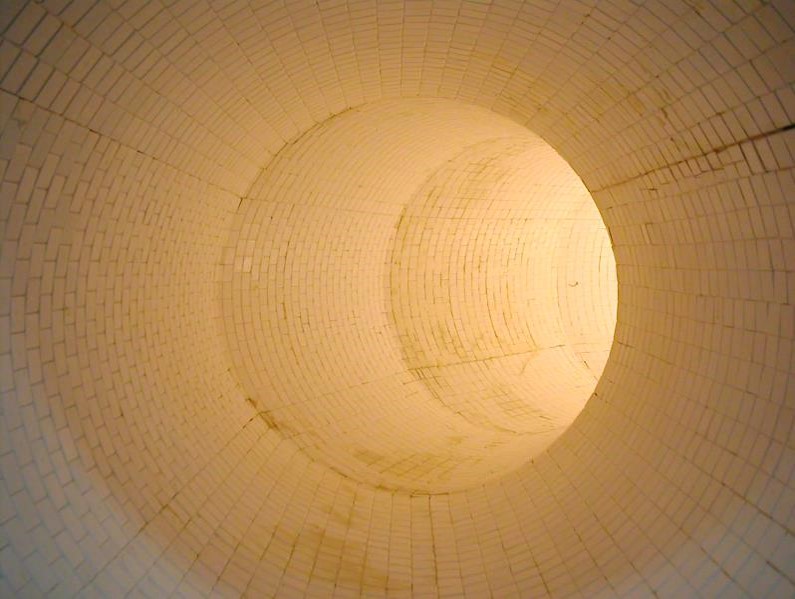

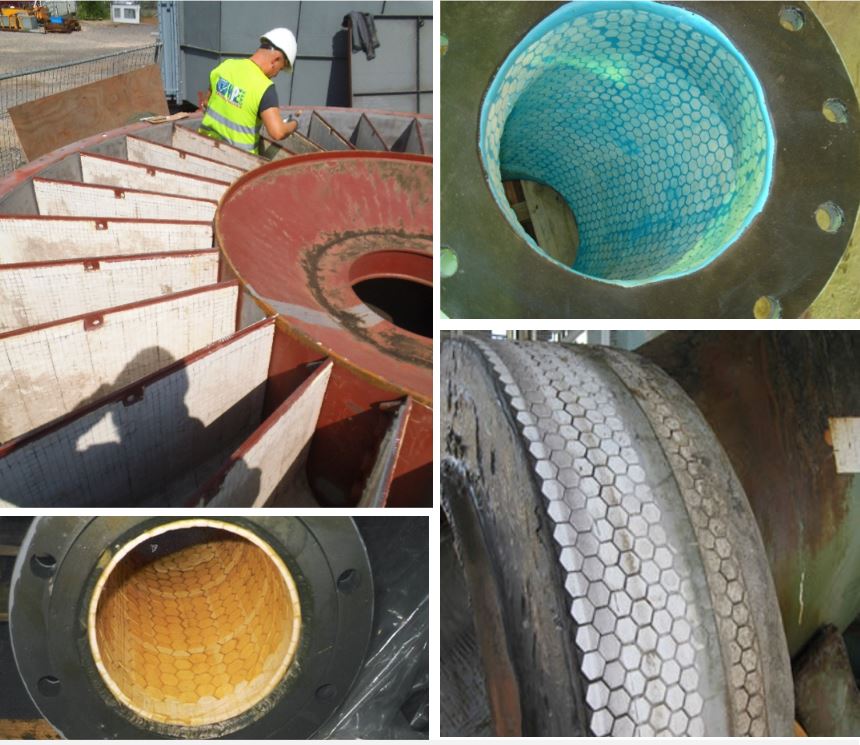

CFR – 307Z ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA-ZIRHLAMA DİSKLERİ UYGULAMA ÖRNEKLERİ |
 |
|
 |
DİKKAT: Kaplama Yüzeylerinin 10m2’den daha fazla olduğu uygulamalarda disklerin 250 x 250 veya 500 x 500mm boyutlarında hazır dizili bloklar şeklinde temin edilmesini talep ediniz. Bu formatta teslim edilen dizili disk blokları ile kaplama işlemi çok süratli ve efektif şekilde gerçekleştirilir. |

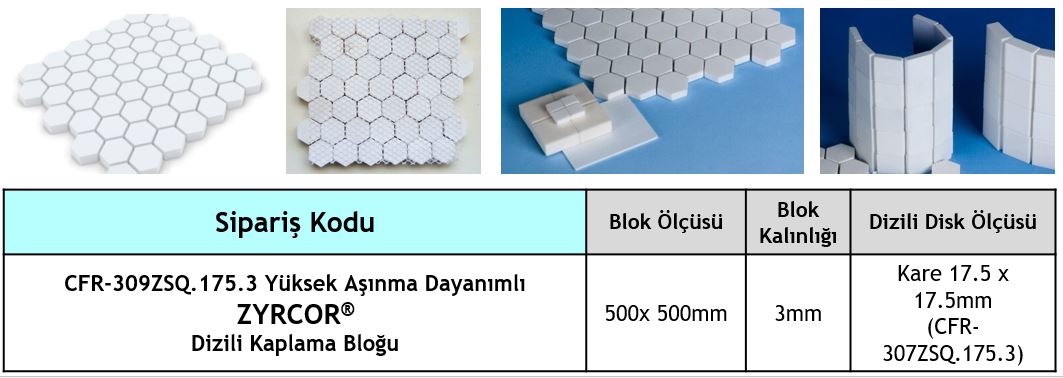

CFR – 309ZR ZYRCOR YÜKSEK AŞINMA DAYANIMLI KORUMA - ZIRHLAMA DİSKLERİ UYGULAMA ÖRNEKLERİ |
|

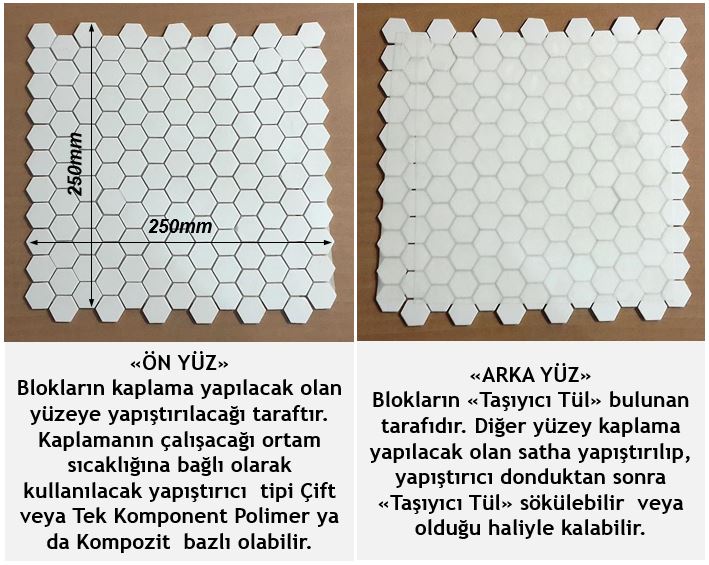

CFR – 307Z Yüksek Aşınma Dayanımlı ZYRCOR Zırhlama Disklerinin Dizili halde bulunan versiyonudur. Kaplama işlemine sürat kazandırmak amacıyla diskler taşıyıcı tül tabir edilen özel bir tekstil malzeme üzerine dizilmiş halde bulunurlar. Böylelikle kaplama işlemi esnasında 307Z serisinde olduğu gibi tek-tek yapıştırmak yerine blok olarak yapıştırılarak yüksek seviyede zaman ve işçilik tasarrufu gerçekleştirilir. |
Kullanıldığı Sektörler - Uygulamalar |
• Madencilik (Şutlar, Hidrosiklonlar), • Demir – Çelik Tesisleri (Kömür Tozu Şutları), • Çimento Fabrikaları (Silolar, Alev Borusu Dış Kaplaması), • Santrifüj Pompa Salyangozları ve Hücre Tekeri Gövdeleri / Kanatları Kaplaması, • Vidalı Konveyör Hatve Kaplaması, |
• Borular, Dirsekler, Siklon Seperatörleri, Beton Mikseri Cidarları, vb. • Katı Atık İşleme Tesisleri (Şutlar) • Büyük Ölçülü Vana ve Regülatör İç Yüzey Kaplaması, • Enerji Santralleri (Kömür Tozu Şutları, Kömür Tozu İletim Kanalları), |
 |
 |
 |
 |
 |
 |
