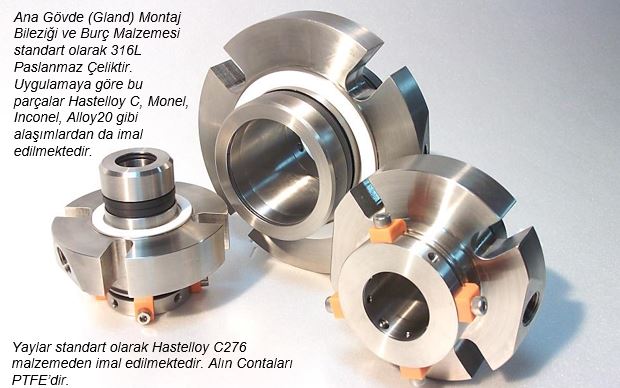

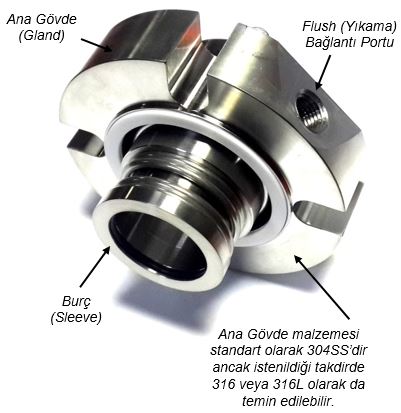

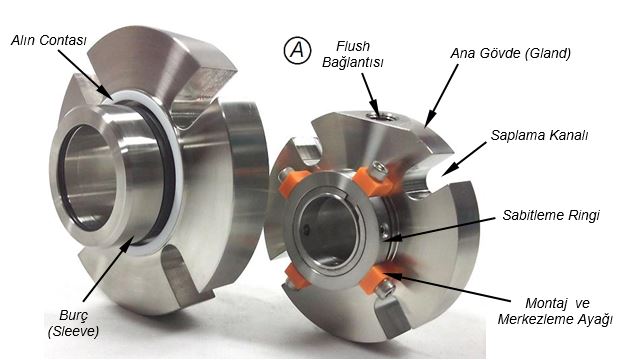

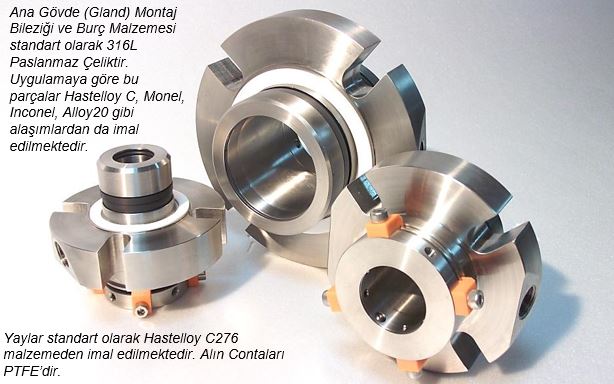

KARTUŞ (CARTIDGE) TİPİ MEKANİK SALMASTRALAR |
|

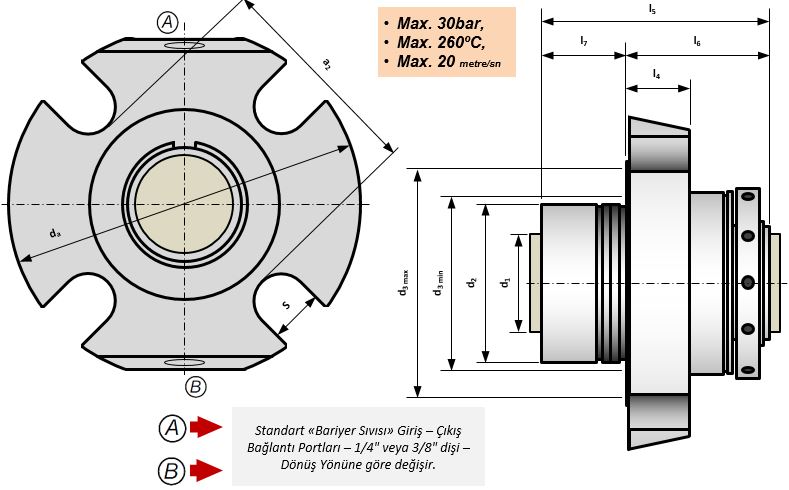

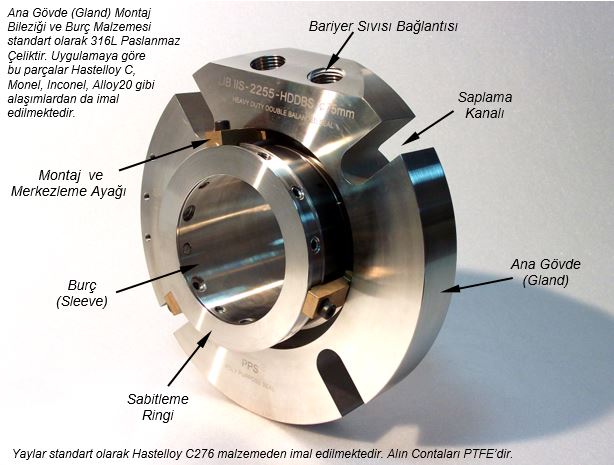

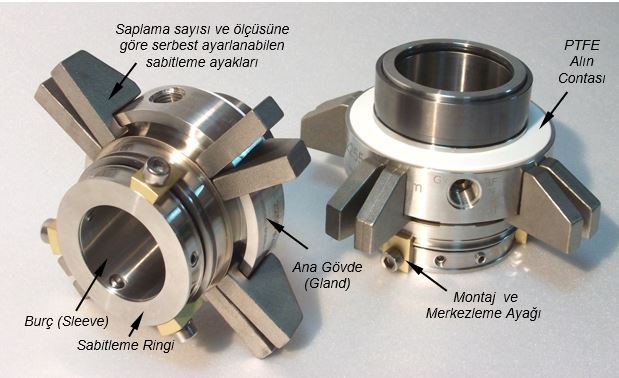

NE SEAL 41DE DOUBLE (ÇİFT ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 38mm, Ürün Tarafı: Silisyum döner yüzey, Silisyum sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL 41DE – 38 SİLİSYUM – SİLİSYUM – SİLİSYUM – KARBON – VİTON Örnek 2: Mil çapı 55mm, Standart versiyon, Ürün Tarafı: Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41DE – 55 SİLİSYUM – TUNGSTEN – SİLİSYUM – KARBON – AFLAS |
|
Bariyer Sıvısı Tankları (Mekanik Salmastra Destek Sistemleri) |
|
 |
 |
|
Çift Etkili ya da Double Mekanik Salmastralarda hem emniyet hem de mekanik salmastra yüzeylerinin sürtünmeden kaynaklanan aşınma seviyesini minimize etmek için Bariyer Sıvısı kullanımı şarttır. Bariyer sıvısının basınç ve sıcaklığının kontrol edilebilmesi için çeşitli hacim, konfigürasyon ve özellikte bariyer sıvısı tankları kullanılması tavsiye edilir. Bariyer Sıvısı Tankı temini için bizlerle temasa geçiniz. |
|
|
Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | (I6) | I7 | I4 | da | a2 | s |
| 24mm | 43 | 44 | 51 | 86.5 | 53.4 | 33.1 | 25.4 | 105 | 62 | 13.2 |
| 25mm | 43 | 44 | 51 | 86.5 | 53.4 | 33.1 | 25.4 | 105 | 62 | 13.2 |
| 28mm | 46 | 47 | 52 | 86.5 | 53.4 | 33.1 | 25.4 | 105 | 61 | 13.2 |
| 30mm | 48 | 49 | 56 | 86.5 | 53.4 | 33.1 | 25.4 | 105 | 67 | 13.2 |
| 32mm | 49.8 | 51 | 57 | 86.5 | 53.4 | 33.1 | 25.4 | 110 | 70 | 13.2 |
| 33mm | 49.8 | 51 | 57 | 86.5 | 53.4 | 33.1 | 25.4 | 110 | 70 | 13.2 |
| 35mm | 53 | 54 | 61.5 | 86.5 | 53.4 | 33.1 | 25.4 | 113 | 72 | 13.2 |
| 38mm | 56 | 57 | 66 | 86.5 | 53.4 | 33.1 | 25.4 | 123 | 75 | 13.2 |
| 40mm | 58 | 59 | 68 | 86.5 | 53.4 | 33.1 | 25.4 | 123 | 77 | 14.2 |
| 42mm | 60.5 | 62 | 69.5 | 86.5 | 53.4 | 33.1 | 25.4 | 133 | 80 | 14.2 |
| 43mm | 60.5 | 62 | 70.5 | 86.5 | 53.4 | 33.1 | 25.4 | 133 | 80 | 14.2 |
| 45mm | 62.5 | 64 | 73 | 86.5 | 53.4 | 33.1 | 25.4 | 138 | 82 | 14.2 |
| 48mm | 65.6 | 67 | 75 | 86.5 | 53.4 | 33.1 | 25.4 | 138 | 85 | 14.2 |
| 50mm | 68 | 69 | 78 | 86.5 | 53.4 | 33.1 | 25.4 | 148 | 87 | 14.2 |
| 53mm | 72 | 73 | 83 | 86.5 | 53.4 | 33.1 | 25.4 | 148 | 97 | 18 |
| 55mm | 73 | 74 | 87 | 86.5 | 53.4 | 33.1 | 25.4 | 148 | 92 | 18 |
| 60mm | 78 | 79 | 91 | 86.5 | 53.4 | 33.1 | 25.4 | 157 | 102 | 18 |
| 65mm | 84.8 | 86 | 98.5 | 86.5 | 53.4 | 33.1 | 25.4 | 163 | 109 | 18 |
| 70mm | 93 | 95 | 108 | 86.5 | 53.4 | 33.1 | 25.4 | 178 | 118 | 18 |
| 75mm | 100 | 102 | 118 | 108 | 63.9 | 44.1 | 28 | 190 | 129 | 18 |
| 80mm | 106.4 | 108 | 124 | 108 | 63.9 | 44.1 | 28 | 195 | 135 | 18 |
| 85mm | 109.5 | 111 | 128 | 108 | 63.9 | 44.1 | 28 | 198 | 139 | 22 |
| 90mm | 115.9 | 118 | 135 | 108 | 63.9 | 44.1 | 28 | 205 | 145 | 22 |
| 95mm | 119.1 | 121 | 138 | 108 | 63.9 | 44.1 | 28 | 208 | 148 | 22 |
| 100mm | 125.4 | 127 | 144 | 108 | 63.9 | 44.1 | 28 | 218 | 154 | 22 |
|

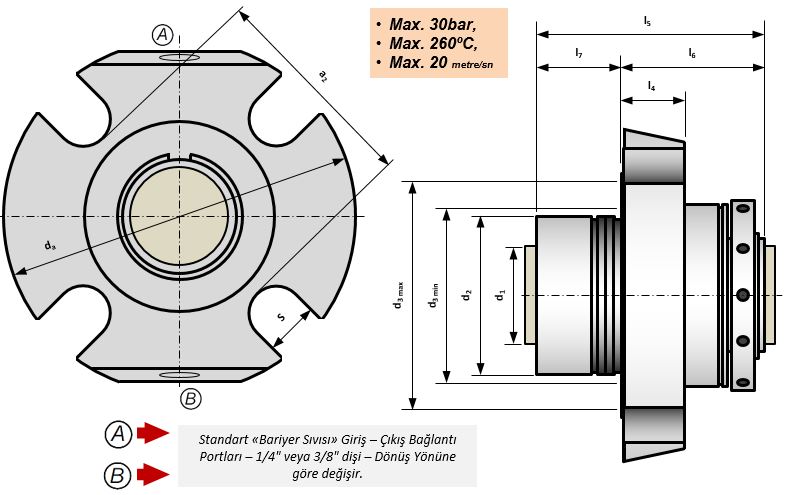

NE SEAL 41DE ANSI DOUBLE (ÇİFT ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 1", Ürün Tarafı: Silisyum döner yüzey, Silisyum sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL 41DE ANSI – 1" SİLİSYUM – SİLİSYUM – SİLİSYUM – KARBON – VİTON Örnek 2: Mil çapı 1.75", Standart versiyon, Ürün Tarafı: Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41DE ANSI – 1.75" SİLİSYUM – TUNGSTEN – SİLİSYUM – KARBON – AFLAS |
|
Bariyer Sıvısı Tankları (Mekanik Salmastra Destek Sistemleri) |
|
 |
|
|
Çift Etkili ya da Double Mekanik Salmastralarda hem emniyet hem de mekanik salmastra yüzeylerinin sürtünmeden kaynaklanan aşınma seviyesini minimize etmek için Bariyer Sıvısı kullanımı şarttır. Bariyer sıvısının basınç ve sıcaklığının kontrol edilebilmesi için çeşitli hacim, konfigürasyon ve özellikte bariyer sıvısı tankları kullanılması tavsiye edilir. Bariyer Sıvısı Tankı temini için bizlerle temasa geçiniz. |
|
|
Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | (I6) | I7 | I4 | da | a2 | s |
| 1.000" | 1.693 | 1.750 | 2.000 | 3.400 | 2.102 | 1.303 | 1.000 | 4.134 | 2.440 | 0.520 |
| 1.125" | 1.811 | 1.875 | 2.050 | 3.400 | 2.102 | 1.303 | 1.000 | 4.134 | 2.402 | 0.520 |
| 1.250" | 1.960 | 2.000 | 2.250 | 3.400 | 2.102 | 1.303 | 1.000 | 4.330 | 2.760 | 0.520 |
| 1.375" | 2.086 | 2.125 | 2.420 | 3.400 | 2.102 | 1.303 | 1.000 | 4.449 | 2.840 | 0.520 |
| 1.500" | 2.200 | 2.250 | 2.625 | 3.400 | 2.102 | 1.303 | 1.000 | 4.842 | 2.950 | 0.520 |
| 1.625" | 2.340 | 2.375 | 2.700 | 3.400 | 2.102 | 1.303 | 1.000 | 4.842 | 3.090 | 0.599 |
| 1.750" | 2.460 | 2.500 | 2.812 | 3.400 | 2.102 | 1.303 | 1.000 | 5.433 | 3.230 | 0.599 |
| 1.875" | 2.582 | 2.625 | 2.940 | 3.400 | 2.102 | 1.303 | 1.000 | 5.433 | 3.350 | 0.599 |
| 2.000" | 2.677 | 2.750 | 3.190 | 3.400 | 2.102 | 1.303 | 1.000 | 5.827 | 3.430 | 0.599 |
| 2.125" | 2.834 | 2.875 | 3.437 | 3.400 | 2.102 | 1.303 | 1.000 | 5.827 | 3.402 | 0.709 |
| 2.250" | 2.960 | 3.000 | 3.560 | 3.400 | 2.102 | 1.303 | 1.000 | 6.181 | 3.940 | 0.709 |
| 2.375" | 3.070 | 3.125 | 3.590 | 3.400 | 2.102 | 1.303 | 1.000 | 6.181 | 4.020 | 0.709 |
| 2.500" | 3.212 | 3.250 | 3.800 | 3.400 | 2.102 | 1.303 | 1.000 | 6.417 | 4.180 | 0.709 |
| 2.625" | 3.338 | 3.375 | 3.937 | 3.400 | 2.102 | 1.303 | 1.000 | 6.417 | 4.300 | 0.709 |
| 2.750" | 3.660 | 3.750 | 4.250 | 3.400 | 2.102 | 1.303 | 1.000 | 7.008 | 4.660 | 0.709 |
| 2.875" | 3.811 | 3.875 | 4.567 | 4.250 | 2.516 | 1.736 | 1.102 | 7.283 | 4.960 | 0.709 |
| 3.000" | 2.937 | 4.000 | 4.646 | 4.250 | 2.516 | 1.736 | 1.102 | 7.480 | 5.079 | 0.709 |
| 3.125" | 4.063 | 4.125 | 4.764 | 4.250 | 2.516 | 1.736 | 1.102 | 7.677 | 5.197 | 0.709 |
| 3.250" | 4.189 | 4.250 | 4.882 | 4.250 | 2.516 | 1.736 | 1.102 | 7.677 | 5.315 | 0.709 |
| 3.375" | 4.311 | 4.375 | 5.039 | 4.250 | 2.516 | 1.736 | 1.102 | 7.795 | 5.472 | 0.886 |
| 3.500" | 4.437 | 4.500 | 5.157 | 4.250 | 2.516 | 1.736 | 1.102 | 7.795 | 5.591 | 0.886 |
| 3.625" | 4.563 | 4.625 | 5.315 | 4.250 | 2.516 | 1.736 | 1.102 | 8.071 | 5.709 | 0.886 |
| 3.750" | 4.689 | 4.750 | 4.433 | 4.250 | 2.516 | 1.736 | 1.102 | 8.189 | 5.827 | 0.886 |
|

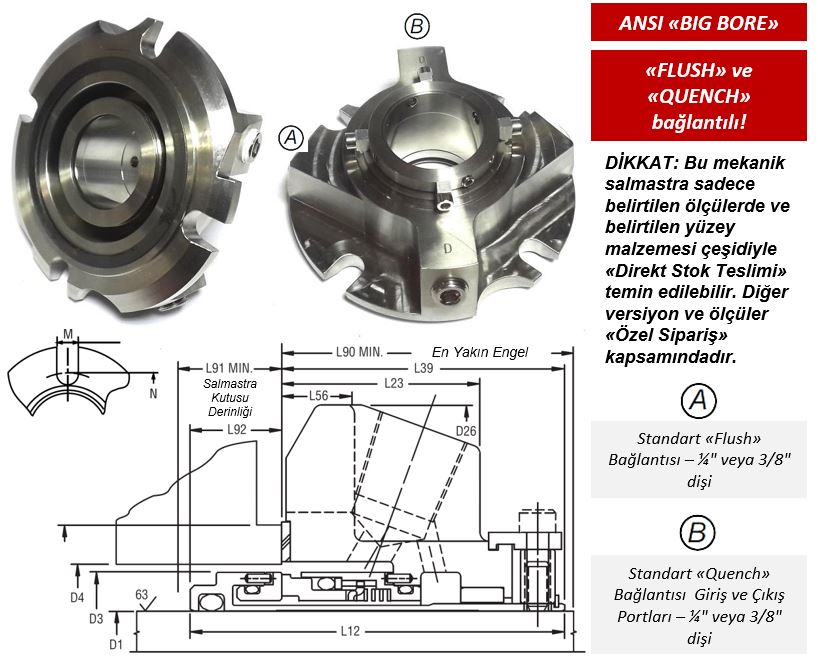

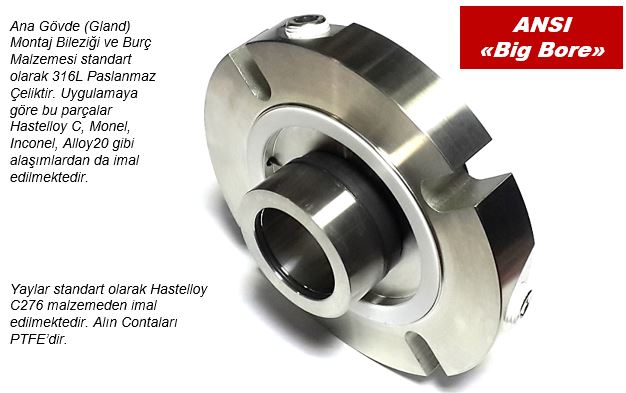

NE SEAL 41DE ANSI - BB DOUBLE (ÇİFT ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 1", Ürün Tarafı: Silisyum döner yüzey, Silisyum sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL 41DE ANSI BB – 1" SİLİSYUM – SİLİSYUM – SİLİSYUM – KARBON – VİTON Örnek 2: Mil çapı 1.75", Standart versiyon, Ürün Tarafı: Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Atmosfer Tarafı: Silisyum sabit yüzey, Karbon döner yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41DE ANSI BB – 1.75" SİLİSYUM – TUNGSTEN – SİLİSYUM – KARBON – AFLAS |
|
Bariyer Sıvısı Tankları (Mekanik Salmastra Destek Sistemleri) |
|
 |
|
| Çift Etkili ya da Double Mekanik Salmastralarda hem emniyet hem de mekanik salmastra yüzeylerinin sürtünmeden kaynaklanan aşınma seviyesini minimize etmek için Bariyer Sıvısı kullanımı şarttır. Bariyer sıvısının basınç ve sıcaklığının kontrol edilebilmesi için çeşitli hacim, konfigürasyon ve özellikte bariyer sıvısı tankları kullanılması tavsiye edilir. Bariyer Sıvısı Tankı temini için bizlerle temasa geçiniz. | |
 |
 |
|

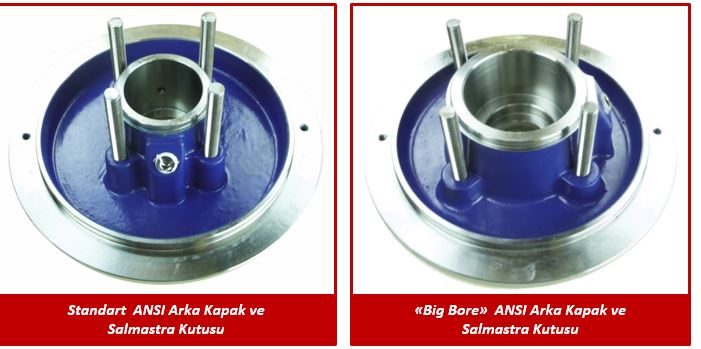

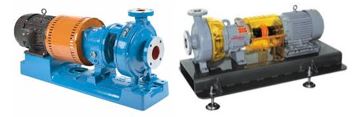

Big Bore ANSI Pompalar genellikle DURCO, GOULDS, WORTHINGTON, ROTECH, BLACKMER gibi Amerikan Proses pompalarıdır. |
|
|
Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | (I6) | I7 | I4 | da | a2 | s |
| 1.125" | 1.713 | 1.752 | 2.795 | 3.228 | 1.886 | 1.343 | 1.000 | 4.500 | 3.311 | 0.437 |
| 1.375" | 1.960 | 2.000 | 3.189 | 3.406 | 2.083 | 1.323 | 1.000 | 5.118 | 3.543 | 0.437 |
| 1.750" | 2.461 | 2.500 | 4.055 | 3.406 | 2.083 | 1.323 | 1.000 | 6.496 | 4.567 | 0.559 |
| 1.875" | 2.583 | 2.661 | 3.937 | 3.406 | 2.083 | 1.323 | 1.000 | 5.984 | 4.409 | 0.551 |
| 2.000" | 2.677 | 2.756 | 4.567 | 3.406 | 2.102 | 1.303 | 1.260 | 6.260 | 4.882 | 0.551 |
| 2.125" | 2.834 | 2.913 | 4.528 | 3.406 | 2.102 | 1.303 | 1.000 | 6.890 | 5.276 | 0.709 |
| 2.250" | 2.960 | 3.093 | 4.409 | 3.406 | 2.102 | 1.303 | 1.276 | 6.417 | 4.685 | 0.709 |
| 2.500" | 3.212 | 3.299 | 5.276 | 3.406 | 2.102 | 1.303 | 1.250 | 7.795 | 5.512 | 0.709 |
| 2.625" | 3.338 | 3.417 | 5.118 | 3.406 | 2.102 | 1.303 | 1.250 | 6.890 | 5.354 | 0.709 |
| 2.750" | 3.660 | 3.740 | 5.236 | 3.406 | 2.102 | 1.303 | 1.276 | 7.480 | 5.512 | 0.630 |
|

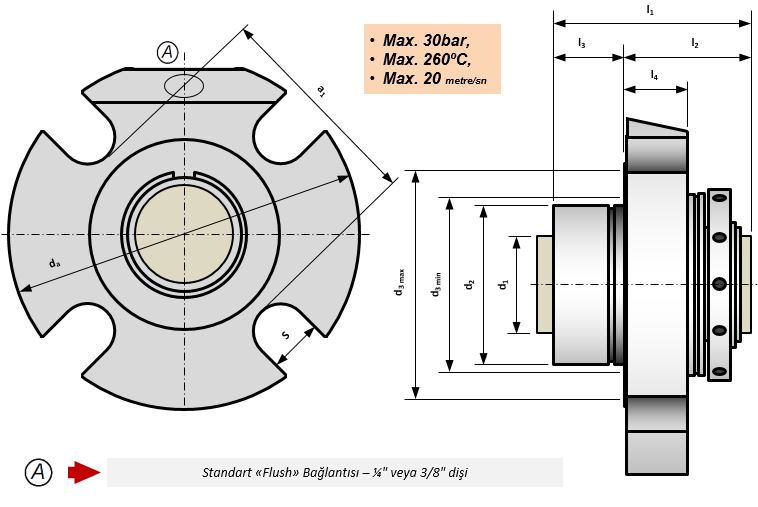

NE SEAL 41SE SINGLE (TEK ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| • Karbon Grafit
• Silisyum Karbür • Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 38mm, LS Versiyon, Silisyum döner yüzey, Silisyum sabit yüzey,Viton O-Ringler için => Sipariş Kodu : NE SEAL 41SE – LS – 38 SİLİSYUM – SİLİSYUM – VİTON Örnek 2: Mil çapı 55mm, Standart versiyon, Silisyum döner yüzey, Tungsten Karbür sabit Yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41SE – 55 SİLİSYUM – KARBON – AFLAS |
 |
VERSİYON TB |
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları için ya da yüzey soğutması Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Karbon Grafit veya Karbon Elyaf katkılı PTFE’den burç da mevcuttur. (Basınçsız Quench için) |
|
|
VERSİYON LS |
|
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları ya da yüzey soğutması için Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Polymer Dudaklı veya Yaylı Yağ Keçesi de mevcuttur. (Basınçlı Quench için) |
|

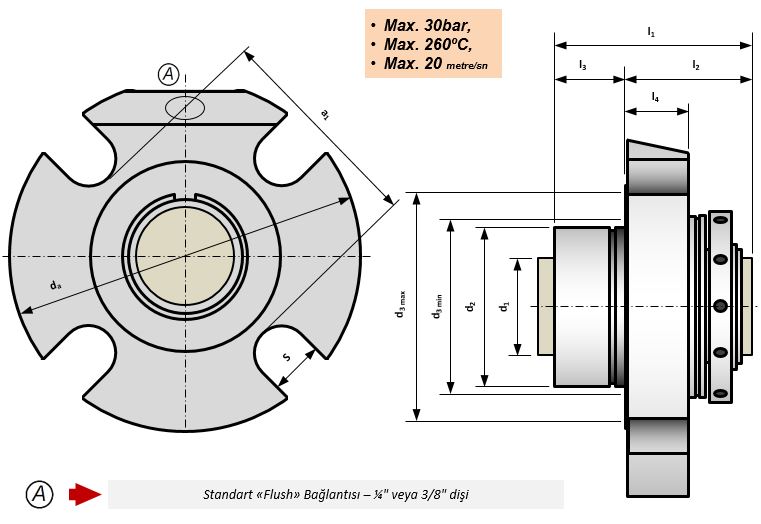

Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | I6 | I7 | I4 | da | a1 | s |
| 24mm | 43 | 44 | 51 | 67 | 42.4 | 24.6 | 25.4 | 105 | 62 | 13.2 |
| 25mm | 43 | 44 | 51 | 67 | 42.4 | 24.6 | 25.4 | 105 | 62 | 13.2 |
| 28mm | 46 | 47 | 52 | 67 | 42.4 | 24.6 | 25.4 | 105 | 62 | 13.2 |
| 30mm | 48 | 49 | 56 | 67 | 42.4 | 24.6 | 25.4 | 105 | 65 | 13.2 |
| 32mm | 49.8 | 51 | 57 | 67 | 42.4 | 24.6 | 25.4 | 108 | 67 | 13.2 |
| 33mm | 49.8 | 51 | 57 | 67 | 42.4 | 24.6 | 25.4 | 108 | 67 | 13.2 |
| 35mm | 53 | 54 | 61.5 | 67 | 42.4 | 24.6 | 25.4 | 113 | 70 | 13.2 |
| 38mm | 56 | 57 | 66 | 67 | 42.4 | 24.6 | 25.4 | 123 | 75 | 13.2 |
| 40mm | 58 | 59 | 68 | 67 | 42.4 | 24.6 | 25.4 | 123 | 75 | 14.2 |
| 42mm | 60.5 | 62 | 69.5 | 67 | 42.4 | 24.6 | 25.4 | 133 | 80 | 14.2 |
| 43mm | 60.5 | 62 | 70.5 | 67 | 42.4 | 24.6 | 25.4 | 133 | 80 | 14.2 |
| 45mm | 62.5 | 64 | 73 | 67 | 42.4 | 24.6 | 25.4 | 138 | 81 | 14.2 |
| 48mm | 65.6 | 67 | 75 | 67 | 42.4 | 24.6 | 25.4 | 138 | 84 | 14.2 |
| 50mm | 68 | 69 | 78 | 67 | 42.4 | 24.6 | 25.4 | 148 | 87 | 14.2 |
| 53mm | 72 | 73 | 83 | 67 | 42.4 | 24.6 | 25.4 | 148 | 90 | 18 |
| 55mm | 73 | 74 | 87 | 67 | 42.4 | 24.6 | 25.4 | 148 | 97 | 18 |
| 60mm | 78 | 79 | 91 | 67 | 42.4 | 24.6 | 25.4 | 157 | 102 | 18 |
| 65mm | 84.8 | 86 | 98.5 | 67 | 42.4 | 24.6 | 25.4 | 163 | 109 | 18 |
| 70mm | 93 | 95 | 108 | 67 | 42.4 | 24.6 | 25.4 | 178 | 118 | 18 |
| 75mm | 100 | 102 | 118 | 84 | 57.4 | 26.6 | 28 | 190 | 129 | 18 |
| 80mm | 106.4 | 108 | 124 | 84 | 57.4 | 26.6 | 28 | 195 | 135 | 18 |
| 85mm | 109.5 | 111 | 128 | 84 | 57.4 | 26.6 | 28 | 198 | 139 | 22 |
| 90mm | 115.9 | 118 | 135 | 84 | 57.4 | 26.6 | 28 | 205 | 145 | 22 |
| 95mm | 119.1 | 121 | 138 | 84 | 57.4 | 26.6 | 28 | 208 | 148 | 22 |
| 100mm | 125.4 | 127 | 144 | 84 | 57.4 | 26.6 | 28 | 218 | 154 | 22 |
|

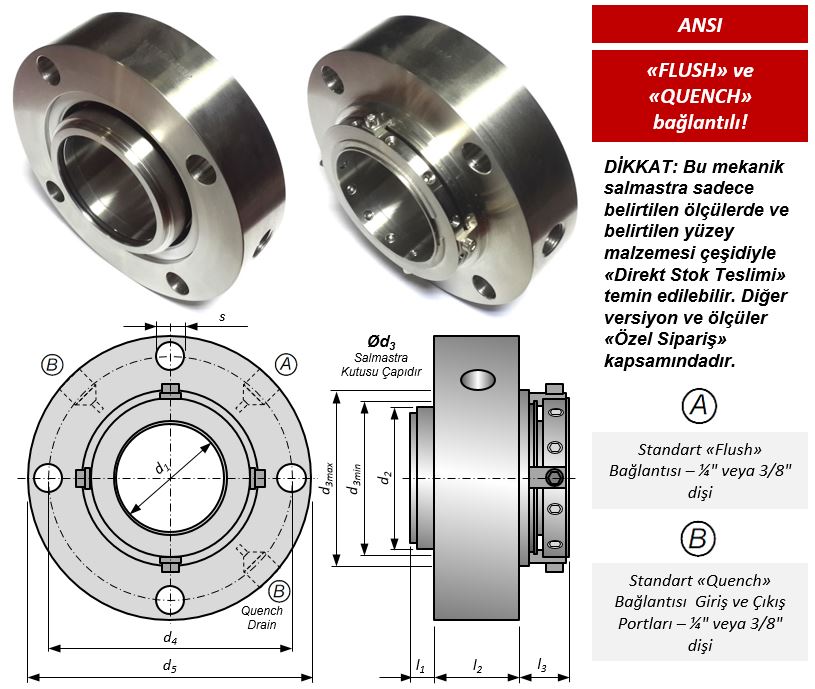

NE SEAL 41SE SINGLE (TEK ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
|
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 1", LS Versiyon, Silisyum döner yüzey, Silisyum sabit yüzey,Viton O-Ringler için => Sipariş Kodu : NE SEAL 41SE – ANSI – LS – 1" SİLİSYUM – SİLİSYUM – VİTON Örnek 2 : Mil çapı 1.375", Standart versiyon, Silisyum döner yüzey, Tungsten Karbür sabit Yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41SE – ANSI – 1.375" SİLİSYUM – KARBON – AFLAS |
 |
VERSİYON TB |
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları için ya da yüzey soğutması Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Karbon Grafit veya Karbon Elyaf katkılı PTFE’den burç da mevcuttur. (Basınçsız Quench için) |
|
|
VERSİYON LS |
|
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları ya da yüzey soğutması için Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Polymer Dudaklı veya Yaylı Yağ Keçesi de mevcuttur. (Basınçlı Quench için) |
|

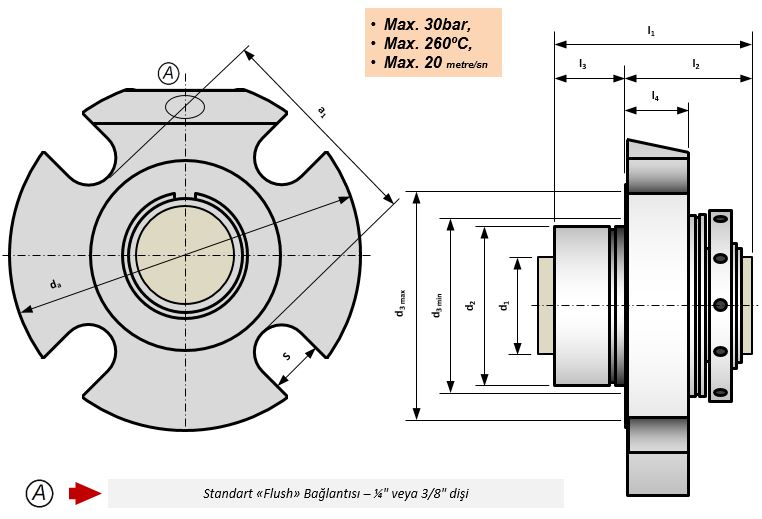

Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | (I6) | I7 | I4 | da | a2 | s |
| 1.000" | 1.693 | 1.750 | 2.000 | 2.640 | 1.669 | 0.969 | 1.000 | 4.134 | 2.440 | 0.520 |
| 1.125" | 1.811 | 1.875 | 2.050 | 2.640 | 1.669 | 0.969 | 1.000 | 4.134 | 2.402 | 0.520 |
| 1.250" | 1.960 | 2.000 | 2.250 | 2.640 |
1.669 | 0.969 | 1.000 | 4.330 | 2.760 | 0.520 |
| 1.375" | 2.086 | 2.125 | 2.420 | 2.640 | 1.669 | 0.969 | 1.000 | 4.449 | 2.840 | 0.520 |
| 1.500" | 2.200 | 2.250 | 2.625 | 2.640 | 1.669 | 0.969 | 1.000 | 4.842 | 2.950 | 0.520 |
| 1.625" | 2.340 | 2.375 | 2.700 | 2.640 | 1.669 | 0.969 | 1.000 | 4.842 | 3.090 | 0.599 |
| 1.750" | 2.460 | 2.500 | 2.812 | 2.640 | 1.669 | 0.969 | 1.000 | 5.433 | 3.230 | 0.599 |
| 1.875" | 2.582 | 2.625 | 2.940 | 2.640 | 1.669 | 0.969 | 1.000 | 5.433 | 3.350 | 0.599 |
| 2.000" | 2.677 | 2.750 | 3.190 | 2.640 | 1.669 | 0.969 | 1.000 | 5.827 | 3.430 | 0.599 |
| 2.125" | 2.834 | 2.875 | 3.437 | 2.640 | 1.669 | 0.969 | 1.000 | 5.827 | 3.402 | 0.709 |
| 2.250" | 2.960 | 3.000 | 3.560 | 2.640 | 1.669 | 0.969 | 1.000 | 6.181 | 3.940 | 0.709 |
| 2.375" | 3.070 | 3.125 | 3.590 | 2.640 | 1.669 | 0.969 | 1.000 | 6.181 | 4.020 | 0.709 |
| 2.500" | 3.212 | 3.250 | 3.800 | 2.640 | 1.669 | 0.969 | 1.000 | 6.417 | 4.180 | 0.709 |
| 2.625" | 3.338 | 3.375 | 3.937 | 2.640 | 1.669 | 0.969 | 1.000 | 6.417 | 4.300 | 0.709 |
| 2.750" | 3.660 | 3.750 | 4.250 | 2.640 | 1.669 | 0.969 | 1.000 | 7.008 | 4.660 | 0.709 |
| 2.875" | 3.811 | 3.875 | 4.567 | 3.307 | 2.516 | 1.736 | 1.102 | 7.283 | 4.960 | 0.709 |
| 3.000" | 2.937 | 4.000 | 4.646 | 3.307 | 2.516 | 1.736 | 1.102 | 7.480 | 5.079 | 0.709 |
| 3.125" | 4.063 | 4.125 | 4.764 | 3.307 | 2.516 | 1.736 | 1.102 | 7.677 | 5.197 | 0.709 |
| 3.250" | 4.189 | 4.250 | 4.882 | 3.307 | 2.516 | 1.736 | 1.102 | 7.677 | 5.315 | 0.709 |
| 3.375" | 4.311 | 4.375 | 5.039 | 3.307 | 2.516 | 1.736 | 1.102 | 7.795 | 5.472 | 0.886 |
| 3.500" | 4.437 | 4.500 | 5.157 | 3.307 | 2.516 | 1.736 | 1.102 | 7.795 | 5.591 | 0.886 |
| 3.625" | 4.563 | 4.625 | 5.315 | 3.307 | 2.516 | 1.736 | 1.102 | 8.071 | 5.709 | 0.886 |
| 3.750" | 4.689 | 4.750 | 4.433 | 3.307 | 2.516 | 1.736 | 1.102 | 8.189 | 5.827 | 0.886 |
|

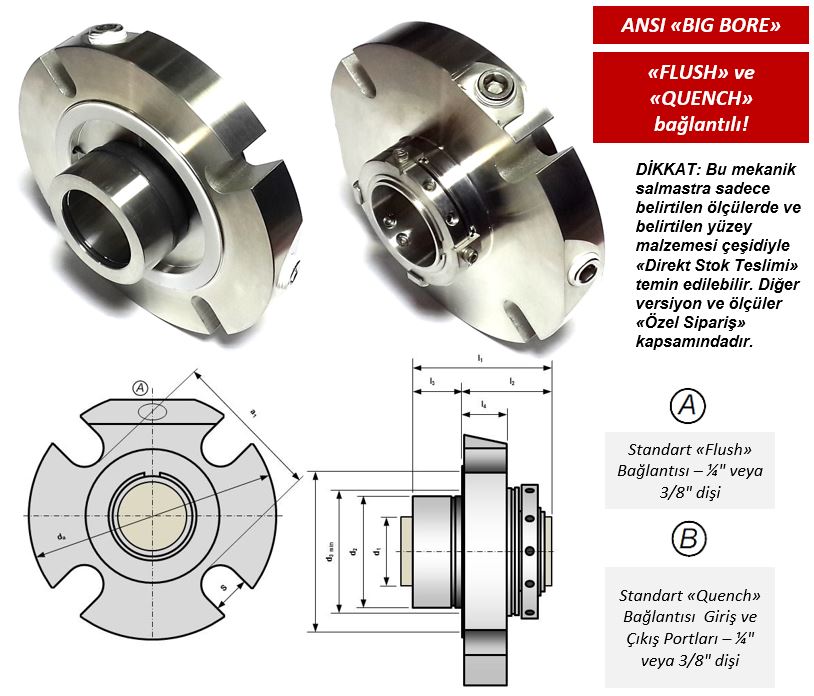

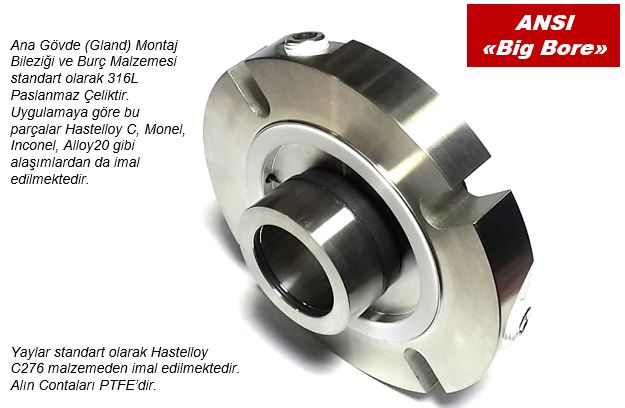

NE SEAL 41SE ANSI - BB SINGLE (TEK ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
Dikkat : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 1", Ürün Tarafı: Silisyum döner yüzey, Silisyum sabit yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL 41SE ANSI BB – 1" SİLİSYUM – SİLİSYUM – VİTON Örnek 2: Mil çapı 1.75", Standart versiyon, Ürün Tarafı: Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL 41SE ANSI BB – 1.75" SİLİSYUM – TUNGSTEN – AFLAS |
 |
VERSİYON TB |
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları için ya da yüzey soğutması Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Karbon Grafit veya Karbon Elyaf katkılı PTFE’den burç da mevcuttur. (Basınçsız Quench için)
|
|
|
VERSİYON LS |
|
|
API veya benzeri türdeki Tehlikeli Ortam uygulamaları ya da yüzey soğutması için Flush haricinde ayrıca Quench bağlantısı da içeren gövde içerisinde ilaveten Polymer Dudaklı veya Yaylı Yağ Keçesi de mevcuttur. (Basınçlı Quench için) |
 |
 |
|

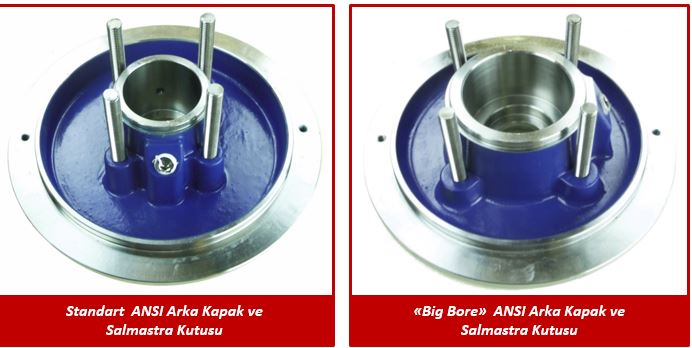

Big Bore ANSI Pompalar genellikle DURCO, GOULDS, WORTHINGTON, ROTECH, BLACKMER gibi Amerikan Proses pompalarıdır. |
|
Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
I5 | (I6) | I7 | I4 | da | a1 | s |
| 1.125" | 1.713 | 1.752 | 2.795 | 3.228 | 1.669 | 1.343 | 3.012 | 4.500 | 3.311 | 0.437 |
| 1.375" | 1.960 | 2.000 | 3.189 | 3.406 | 1.669 | 1.323 | 3.012 | 5.118 | 3.543 | 0.437 |
| 1.750" | 2.461 | 2.500 | 4.055 | 3.406 | 1.669 | 1.323 | 3.012 | 6.496 | 4.567 | 0.559 |
| 1.875" | 2.583 | 2.661 | 3.937 | 3.406 | 1.669 | 1.323 | 3.012 | 5.984 | 4.409 | 0.551 |
| 2.000" | 2.677 | 2.756 | 4.567 | 3.406 | 1.669 | 1.303 | 2.972 | 6.260 | 4.882 | 0.551 |
| 2.125" | 2.834 | 2.913 | 4.528 | 3.406 |
1.669 | 1.303 | 2.972 | 6.890 | 5.276 | 0.709 |
| 2.250" | 2.960 | 3.093 | 4.409 | 3.406 | 1.669 | 1.303 | 2.972 | 6.417 | 4.685 | 0.709 |
| 2.500" | 3.212 | 3.299 | 5.276 | 3.406 | 1.669 | 1.303 | 2.972 | 7.795 | 5.512 | 0.709 |
| 2.625" | 3.338 | 3.41 | 5.188 | 3.406 | 1.669 | 1.303 | 2.972 | 6.890 | 5.354 | 0.709 |
| 2.750" | 3.660 | 3.740 | 5.236 | 3.406 | 1.669 | 1.303 | 2.972 | 7.480 | 5.512 | 0.630 |
|

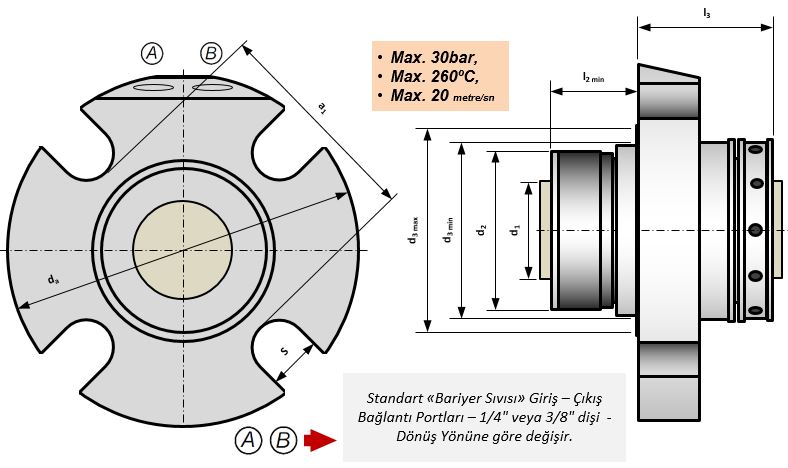

NE SEAL LIB IIS - 2255 DOUBLE (ÇİFT ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 75mm, Ürün Tarafı : Silisyum döner yüzey, Silisyum sabit yüzey, Atmosfer Tarafı : Silisyum sabit yüzey, Karbon döner yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL LIB IIS – 2255 – 75 SİLİSYUM – SİLİSYUM – SİLİSYUM – KARBON – VİTON Örnek 2: Mil çapı 80mm, Standart versiyon, Ürün Tarafı : Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Atmosfer Tarafı : Silisyum sabit yüzey, Karbon döner yüzey, Aflas O-Ringler için => Sipariş Kodu : NE SEAL LIB IIS – 2255 – 80 SİLİSYUM – TUNGSTEN – SİLİSYUM – KARBON – AFLAS |
|
Bariyer Sıvısı Tankları (Mekanik Salmastra Destek Sistemleri) |
|
 |
 |
| Çift Etkili ya da Double Mekanik Salmastralarda hem emniyet hem de mekanik salmastra yüzeylerinin sürtünmeden kaynaklanan aşınma seviyesini minimize etmek için Bariyer Sıvısı kullanımı şarttır. Bariyer sıvısının basınç ve sıcaklığının kontrol edilebilmesi için çeşitli hacim, konfigürasyon ve özellikte bariyer sıvısı tankları kullanılması tavsiye edilir. Bariyer Sıvısı Tankı temini için bizlerle temasa geçiniz. | |
|
MODEL |
Ød1 mil çapı |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |

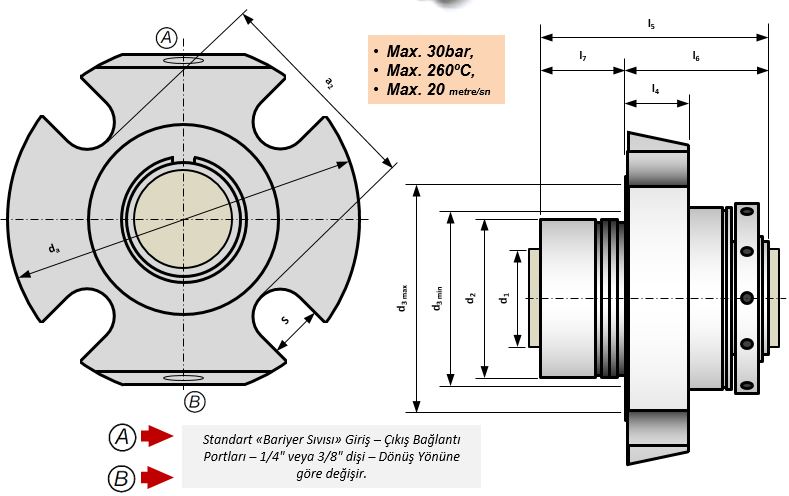

I2min | I3 | I7 | da | a1 | s |
|
NE SEAL LIB IIS–2255-75 |
75mm |
100 |
102 |
118 |
108 | 63.9 | 44.1 | 190 | 129 | 18 |
| NE SEAL LIB IIS–2255-80 | 80mm | 106.4 | 108 | 124 | 108 | 63.9 | 44.1 | 195 | 135 | 18 |
| NE SEAL LIB IIS–2255-85 | 85mm | 109.5 | 111 | 128 | 108 | 63.9 | 44.1 | 198 | 139 | 22 |
| NE SEAL LIB IIS–2255-90 | 90mm | 115.9 | 118 | 135 | 108 | 63.9 | 44.1 | 208 | 145 | 22 |
| NE SEAL LIB IIS–2255-95 | 95mm | 119.1 | 121 | 138 | 108 | 63.9 | 44.1 | 208 | 148 | 22 |
| NE SEAL LIB IIS–2255–100 | 100mm | 125.4 | 127 | 144 | 108 | 63.9 | 44.1 | 218 | 154 | 22 |
| NE SEAL LIB IIS–2255–110 | 110mm | 125.4 | 127 | 144 | 108 | 63.9 | 44.1 | 218 | 154 | 22 |
| NE SEAL LIB IIS–2255–120 | 120mm | 125.4 | 127 | 144 | 108 | 63.9 | 44.1 | 218 | 154 | 22 |
|
NE SEAL LIB2S – DSPP – 2255 POLY PURPOSE DUAL SEAL DOUBLE (ÇİFT ETKİLİ) KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton •Aflas •Kalrez/Chemraz •FEP |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 55mm, Ürün Tarafı : Silisyum döner yüzey, Silisyum sabit yüzey, Atmosfer Tarafı : Silisyum sabit yüzey, Karbon döner yüzey, Viton O-Ringler için => Sipariş Kodu : NE SEAL LIB2S – 2255 – DSPP – 55 SİLİSYUM – SİLİSYUM – SİLİSYUM – KARBON – VİTON Örnek 2: Mil çapı 40mm, Standart versiyon, Ürün Tarafı : Silisyum döner yüzey, Tungsten Karbür sabit yüzey, Atmosfer Tarafı : Silisyum sabit yüzey, Karbon döner yüzey, Aflas O-Ringler için => Sipariş Kodu : DuraSeal LIB2S – 2255 – DSPP– 40 SİLİSYUM – TUNGSTEN – SİLİSYUM – KARBON – AFLAS |
 |
|

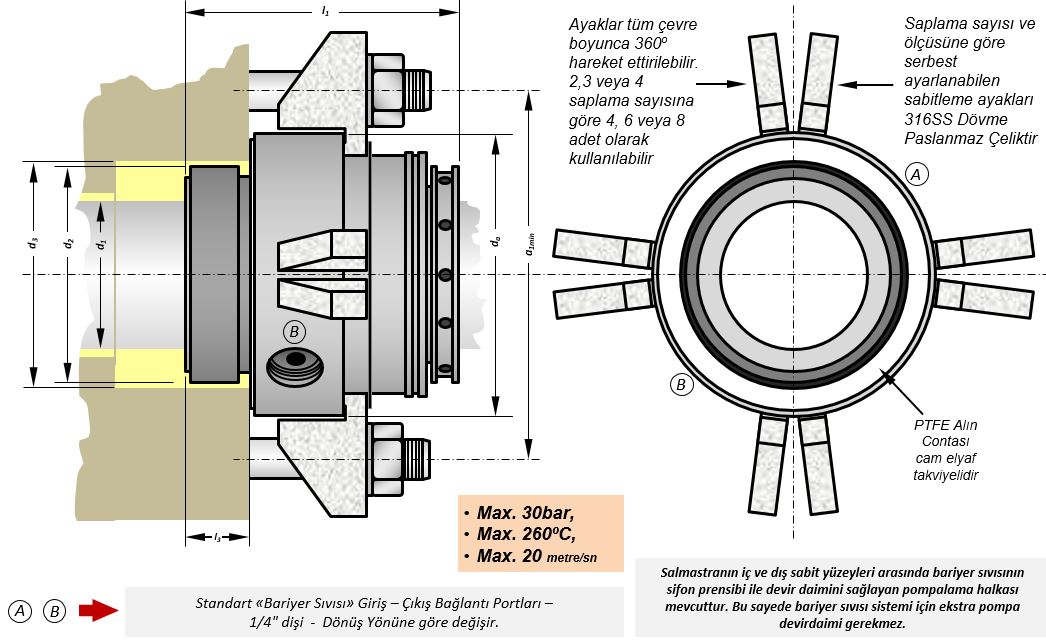

MODEL |
Ød1 |
Ød2 |
Ød3 min ı |
Ød3 max |
I1 | I3 | da | a1min |
|
NE SEAL LIB2S–DSPP–2255-40 |
40mm |
57.5 |
62.5 |
70 |
83 | 25 | 84 | 93 |
|
NE SEAL LIB2S–DSPP–2255-45 |
45mm |
67.5 |
67.5 |
75 |
83 | 25 | 89 | 98 |
|
NE SEAL LIB2S–DSPP–2255-55 |
55mm |
77.5 |
77.5 |
85 |
83 | 25 | 99 | 108 |
|
Bariyer Sıvısı Tankları (Mekanik Salmastra Destek Sistemleri) |
Dikkat! Bu Mekanik Salmastra özellikle Kağıt Hamuru ve benzeri Slurry uygulamaları için geliştirilmiştir. Tüm Proses Pompalarına (DIN Standardında ; KSB, ALLWEILER, EBARA, DURCO, SCANPUMP,vs.) monte edilebilir. Düşük Profilli Yüzey Kesiti sayesinde Örgü Salmastra’dan Mekanik Salmastraya dönüşüm için de idealdir. |
|
 |
Çift Etkili ya da Double Mekanik Salmastralarda hem emniyet hem de mekanik salmastra yüzeylerinin sürtünmeden kaynaklanan aşınma seviyesini minimize etmek için Bariyer Sıvısı kullanımı şarttır. Bariyer sıvısının basınç ve sıcaklığının kontrol edilebilmesi için çeşitli hacim, konfigürasyon ve özellikte bariyer sıvısı tankları kullanılması tavsiye edilir. Bariyer Sıvısı Tankı temini için bizlerle temasa geçiniz. |
|
|

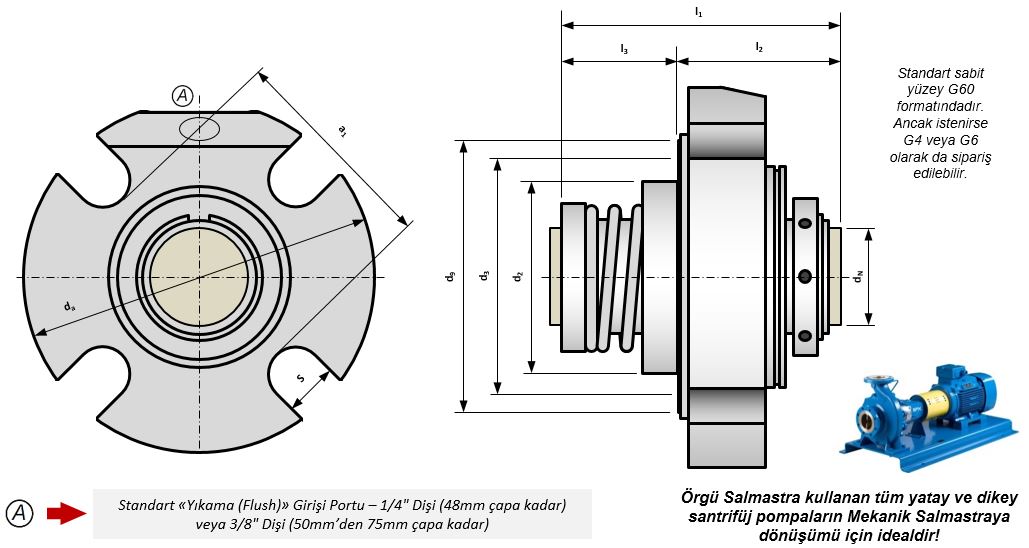

NE SEAL TYPE UNI |
BU MEKANİK SALMASTRA, ÖRGÜ SALMASTRADAN MEKANİK SALMASTRAYA DÖNÜŞÜM İÇİN KULLANILIR |
|
SINGLE (TEK ETKİLİ) ELASTOMER KÖRÜKLÜ KARTUŞ MEKANİK SALMASTRA |
 |
Sabit ve Döner Yüzey Malzemeleri |
O-Ring Malzemeleri |
| •Karbon Grafit
•Silisyum Karbür •Tungsten Karbür |
•EPDM •Viton |
|
DİKKAT : Sipariş verirken sipariş kodunun yanına istenilen versiyon, yüzey ve o-ring malzemesini yazınız. Örnek 1 : Mil çapı 55mm, Ürün Tarafı : Silisyum döner yüzey, Silisyum sabit yüzey, Vitonelastomerler için => Sipariş Kodu : NE SEAL UNI – 55 SİLİSYUM – SİLİSYUM – VİTON Örnek 2: Mil çapı 45mm, Ürün Tarafı : Karbon yüzey, Silisyum sabit yüzey, EPDM elastomerler için => Sipariş Kodu : NE SEAL UNI – 55 KARBON – SİLİSYUM – EPDM • Max. 12bar, • Max. 140ºC, • Max. 10 metre/sn |
 |
|
Ødn |
Ød2 salmastra çapı |
Ød3 min salmastra kutusu çapı |
Ød3 max salmastra kutusu çapı |
Ød9 | I1 |
I2 | I3 | Øda | a1 | s |
|
24mm |
38.4 |
41.5 | 51 | 60 | 65.5 | 41 | 24.5 | 105 | 62 | 13.2 |
|
25mm |
38.4 |
41.5 | 51 | 60 | 65.5 | 41 | 24.5 | 105 | 62 | 13.2 |
|
28mm |
42.4 |
44.5 | 52 | 60 | 68 | 41.5 | 26.5 | 105 | 62 | 13.2 |
|
30mm |
42.4 |
45.5 | 56 | 63 | 68 | 41.5 | 26.5 | 105 | 67 | 13.2 |
|
33mm |
45 |
48 | 57 | 65 | 70 | 42 | 28 | 110 | 67 | 13.2 |
|
35mm |
49.1 |
51 | 61.5 | 68 | 73 | 44 | 29 | 107 | 70 | 13.2 |
|
38mm |
51.3 |
55 | 66 | 73 | 73 | 44 | 29 | 123 | 75 | 14.7 |
|
40mm |
54.3 |
58 | 68 | 75 | 76 | 45 | 31 | 123 | 77 | 14.7 |
|
43mm |
56.3 |
60 | 70.5 | 78 | 77 | 45 | 32 | 133 | 80 | 14.7 |
|
45mm |
59.8 |
63 | 73 | 79 | 77 | 45 | 32 | 130 | 82 | 14.2 |
|
48mm |
61.8 |
65 | 75 | 82 | 78 | 45 | 33 | 130 | 84 | 14.2 |
|
50mm |
64.8 |
68 | 78 | 85 | 81 | 47 | 34 | 148 | 87 | 14.7 |
|
53mm |
66.8 |
70 | 83 | 95 | 82 | 46 | 35 | 148 | 97 | 17.5 |
|
55mm |
71 |
73 | 87 | 90 | 84 | 47 | 37 | 148 | 92 | 17.5 |
|
60mm |
76.5 |
79 | 91 | 100 | 86 | 46 | 39 | 157 | 102 | 17.5 |
|
65mm |
83 |
86 | 98.5 | 108 | 88 | 48 | 40 | 162 | 110 | 17.5 |
|
70mm |
88 |
94 | 108 | 116 | 92 | 48 | 44 | 178 | 118 | 17.5 |
|
75mm |
93.4 |
98.5 | 118 | 125 | 94 | 49 | 45 | 190 | 127 | 17.5 |
|
NE SEAL AD-CRT-AB/TN Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
| •Silisyum Karbür | |
|
Sabit Yüzey Malzemesi |
|
| •Silisyum Karbür | |
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
NE SEAL ANGD-CRT-AB/TN 11316-41557 SIC/SIC/V/HC276/316 |
|
|
Dikkat! Bu Mekanik Salmastra 2-ABPN/1.750"-00 Q1Q1VMG ile tasarım ve ölçü olarak bire-bir aynıdır. |
|
Ød1 |
Ød2 |
Ød3 min |
Ød3 max |
I1 | I2 | I3 |
I4 | da | a1 | s |
|
1.750" |
2.461" |
2.500" |
2.953" |
2.640" | 1.669" | 0.969" | 1.000" | 5.433" | 3.190" | 0.599" |
|
NE SEAL AD-XPC2C Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
| •Silisyum Karbür | |
|
Sabit Yüzey Malzemesi |
|
| •Silisyum Karbür | |
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
NE SEAL AD-XPC2C-1.875" SSIC/SSIC/V/316/HC |
|
|
Dikkat! Bu Mekanik Salmastra 2-5610Q -1.875" ile tasarım ve ölçü olarak bire-bir aynıdır. |
|
ØD1 |
ØD3 |
ØD4 min |
Ød4 max |
ØD26 |
L12 | L23 | L39 |
L56 |
L90 MIN |
L91 | L92 | M | N |
|
1.875" |
2.549" |
2.625" |
2.918" |
5.250" |
2.744" | 1.487" | 2.125" | 0.593" | 2.187" | 0.744" | 0.619" | 0.563" | 3.875" |
|
NE SEAL AD-11316 Tekli Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
| •Silisyum Karbür | |
|
Sabit Yüzey Malzemesi |
|
| •Silisyum Karbür | |
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
NE SEAL AD-11316-41682 SIC/SIC/V/HC276/316 |
|
|
Dikkat! Bu Mekanik Salmastra 2-5610 3.250" ile tasarım ve ölçü olarak bire-bir aynıdır |
|
Ød1 |
Ød2 |
Ød3 min |
Ød3 max |
Ød4 | Ød5 | I1 |
I2 |
I3 | s |
|
3.250" |
4.022" |
4.125" |
4.600" |
6.375" | 7.437" | 0.583" | 1.760" | 0.917" | 0.823" |
|
NE SEAL AD-11316 Double Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
| • Silisyum Karbür | |
|
Sabit Yüzey Malzemesi |
|
| • Silisyum Karbür/Karbon Grafit | |
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
NE SEAL AD-11316-41672 3.750" SSIC/SSIC/Ca/SSIC/V/HC276/316 |
|
|
Dikkat! Bu Mekanik Salmastra 2-5620 3.750" ile tasarım ve ölçü olarak bire-bir aynıdır. |
|
ØD1 |
ØD3 |
ØD4 min |
Ød4 max |
ØD26 |
L12 | L23 | L39 |
L56 |
L90 MIN |
L91 | L92 | M | N |
|
3.750" |
4.625" |
4.724" |
5.199" |
8.750" |
4.874" | 1.593" | 2.562" | =L23 | 2.687" | 2.250" | 2.125" | 0.687" | 6.770" |
|
UTEX Liberator II Çift Etkili Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
|
•Silisyum Karbür •Silisyum Karbür |
|
|
Sabit Yüzey Malzemesi |
|
|
•Silisyum Karbür •Karbon Grafit |
|
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
UTEX LIB. II – 1.500" SIC/SIC/SIC/CB-AFLAS |
|
|

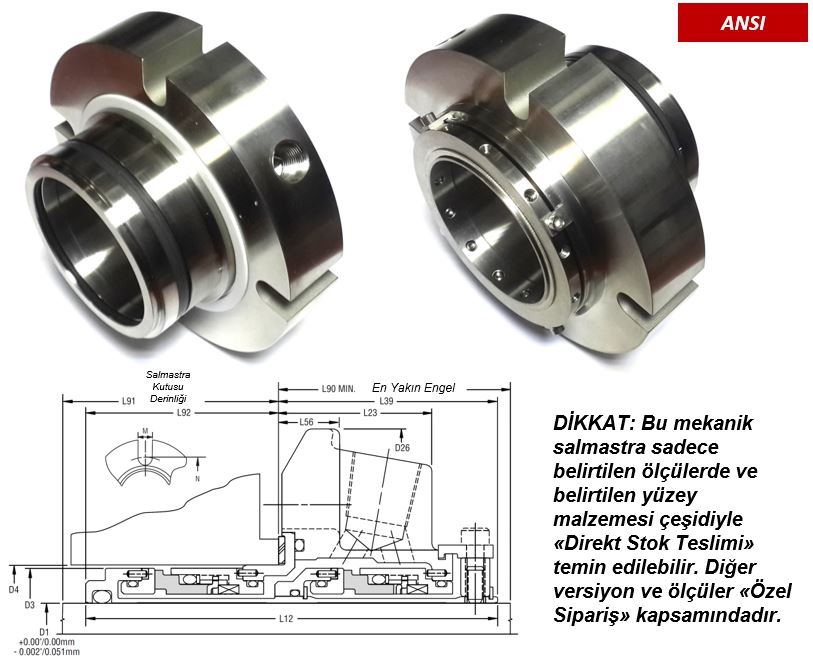

DİKKAT: Bu mekanik salmastra sadece belirtilen ölçülerde ve belirtilen yüzey malzemesi çeşidiyle Direkt Stok Teslimi temin edilebilir. Diğer versiyon ve ölçüler Özel Sipariş kapsamındadır. |

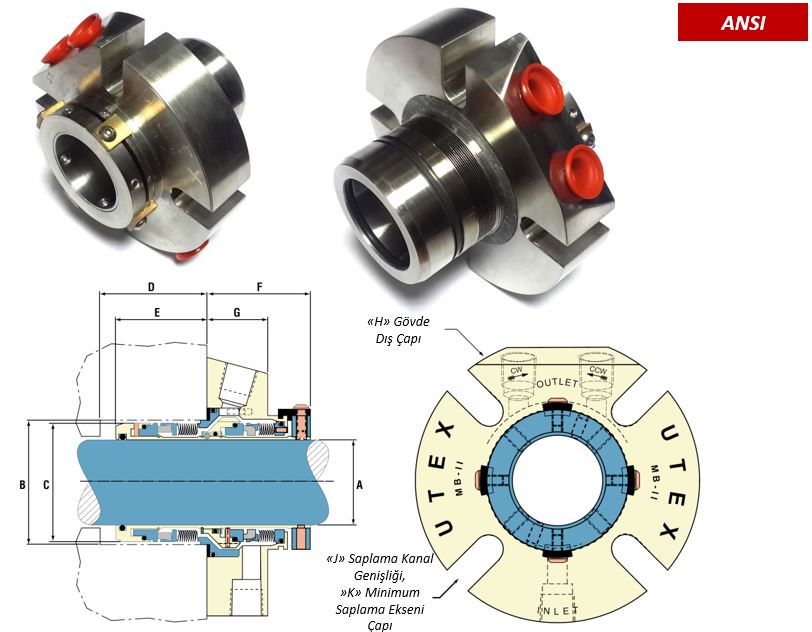

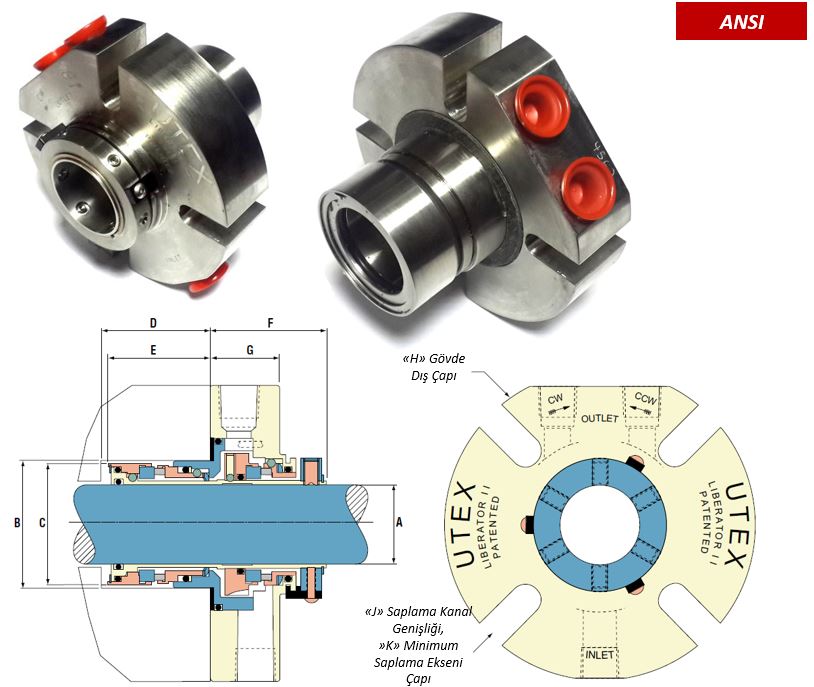

| A | B | C | D | E | F | G | H | J | K |
| 1.500" |
Min2.250" Max2.500" |
2.187" | 2.000" | 1.875" | 2.042" | 1.230" | 5.000" | 0.437" | 3.375" |
|
UTEX MB II Metal Körüklü Double Kartuş Tipi Mekanik Salmastra |
 |
Döner Yüzey Malzemesi |
|
•Silisyum Karbür •Silisyum Karbür |
|
|
Sabit Yüzey Malzemesi |
|
|
•Tungsten Karbür •Karbon Grafit |
|
|
Komple Mekanik Salmastra Sipariş Kodu |
|
|
UTEX MB. II – 1.875" SIC/TC/SIC/CB-VITON |
|
|
DİKKAT: Bu mekanik salmastra sadece belirtilen ölçülerde ve belirtilen yüzey malzemesi çeşidiyle Direkt Stok Teslimi temin edilebilir. Diğer versiyon ve ölçüler Özel Sipariş kapsamındadır. |
| A | B | C | D | E | F | G | H | J | K |
| 1.875" |
Min2.625" Max2.875" |
2.562" | 2.000" | 1.875" | 2.125" | 1.250" | 5.490" | 0.562" | 3.875" |
| mekanik salmastra, salmastra, MECHANICAL SEAL, Mekanik Salmastra Fiyatları, Mekanik salmastra çeşitleri, Salmastra çeşitleri, özel salmastralar, kartuş salmastra, Mekanik salmastra nedir?, Mekanik Salmastra Katalog, Mekanik Salmastra Ölçüleri, KARTUŞ SALMASTRA, KÖRÜKLÜ SALMASTRALAR |
