Bijur/Delimon B103 Havalı Jet Tipi Atomize Püskürtme Üniteleri,

Fluidflex Pressurized Dispensing System Stub Jet Nozzle,

Fine Oil Spraying Jet Nozzle, Wetting Spray Jet Nozzle,

Humidifying Jet Nozzle

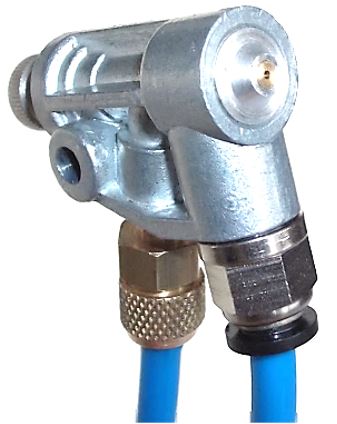

Ünite basınçlı hava ile kendi kendine sıvı emişi

yapacak şekilde tasarlanmıştır. Sıvının basınçlı

verilmesine gerek yoktur. Ünite ucundan hava

ile sıvı karışımı mikronize halde püskürerek

çıkar. Ünitenin kontrolü için havanın açılıp

kapatılması yeterlidir. Ünite arkasındaki valf

çevrilerek sıvı çıkış miktarı ayarlanabilir.

Hava ve sıvı giriş bağlantıları 4x6mm pnömatik

hortuma göredir. Etkili spreyleme uzaklığı

maksimum 50cm dir. Püskürtme açısı:

10 - 15cm mesafede, 10 - 15cm çapında dolu

daire oluşturur. 50cm’ de oluşturduğu daire

çapı 15 - 20cm’dir.

Basılabilecek Sıvılar : Su, sıcak su, kesme

sıvısı emülsiyonları, kalıp ve sıvama  yağları,

gıda yağları, esans ve aroma sıvıları, vb. olarak

örneklendirilebilir.

Max. Sıvı Viskozitesi : 1…15cSt viskoziteye

kadar sıvıların tamamı püskürtülebilir. Daha

yüksek viskoziteli sıvılarda çıkış sisleme

şeklinde oluşmaktadır.

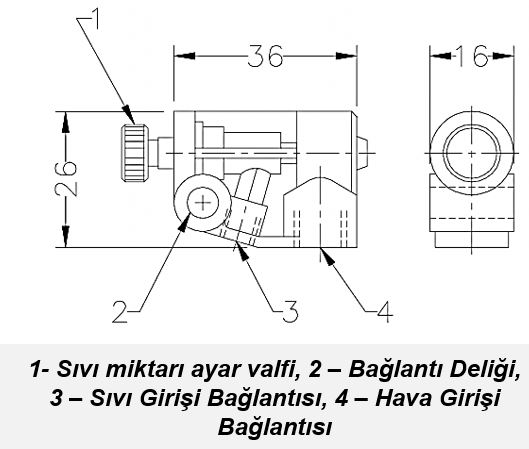

Boyutlar ve Bağlantılar

Örnek Uygulama 1

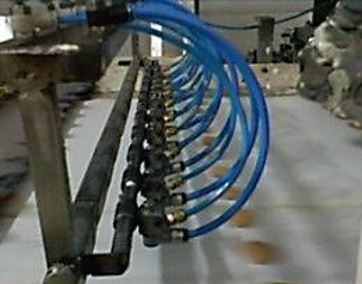

Kremalı bisküvi üretiminde, bisküvi

yüzeyinin az miktarda nemlendirilmesi

için uygulama örneği soldaki resimde

gösterilmektedir. Püskürtme ünitesine

Bar hava ve 3 Bar su bağlanmıştır.

Bu sayede kolay ve etkili şekilde

nemlendirme yapılması sağlanmıştır.

Nemlendirilen yüzeylerde krema daha

iyi tutunmaktadır. Bunun dışında metal

sıvama preslerinde saç ve kalıpların

yağlanmasında otomatik yağlama olarak,

her türlü tezgahta kesme sıvısının

püskürtülmesinde, gıda sanayinde su ile

nemlendirme ve ıslatma işlemlerinde,

pulverizasyona ihtiyaç duyulan

uygulamalarda kullanılır.



Örnek Uygulama 2

Örnek Uygulama 3

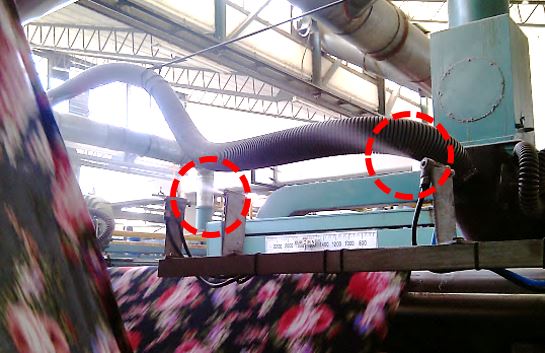

Örgü kumaş çalışan RAM

makinalarında RAM çıkışında

kumaştaki nem oranını

dengelemek için Dura-Kit

301B ile su püskürtmesi

yapılarak gerekli nem

düzeyine erişilmektedir.

Beher RAM için 2ad.

DuraKit 301B kullanılmıştır.

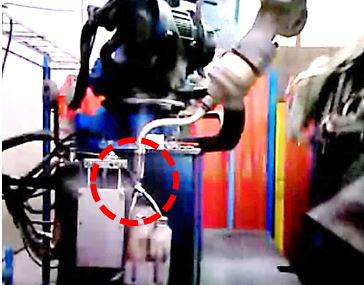

Kaynak Robotunda torç üzerine kaynak

cüruflarının yapışmaması için torçun

yağlanması. Kaynak başlamadan önce robot,

torçuDuraKit 301B önüne yaklaştırır, 2

saniye süreyle pulverize yağlama yapılır

daha sonra robot kaynağa başlar. Bu

uygulamada hem  kaynak kalitesinin

yükseltilmesi garanti altına alınmış hem de

kronikleşen torç değişimleri engellenmiştir.



Örnek Uygulama 4

Örnek Uygulama 5

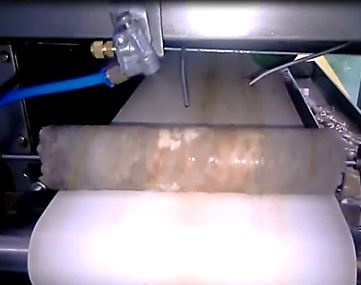

Ekmek Üretim işletmesinde, hamur

hazırlama bölümüne ait konveyör

bantı üzerine atomize gıda yağı

püskürtmesi yapılarak banta düşen

hamurların  bant yüzeyine yapışarak fire oluşturmaları önlenmiştir.

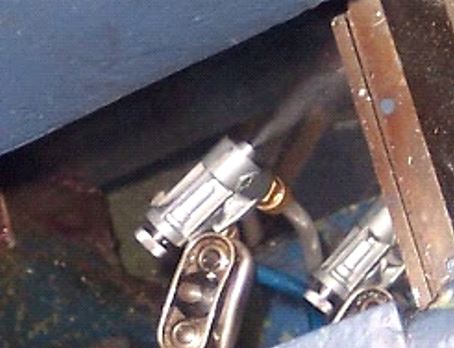

Taş kırma tesisinde klape

kızaklarının yağlanması

DuraKit 301B ile etkili bir

şekilde gerçekleştirilmiş, sık-

sık arıza yapan kızaklara bağlı duruşlar önlenmiştir.

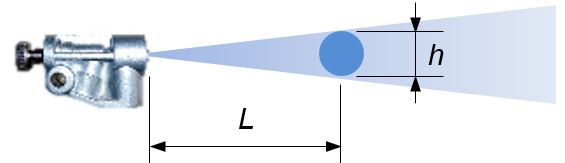

Püskürtme Tipi ve Mesafeler



Hava

Basıncı

L=15cm mesafe

L=25cm mesafe

L=50cm mesafe

Arka valf 1/8 tur açıkken çıkan sıvı miktarı

Arka valf 1 tur açıkken çıkan sıvı miktarı

Hava

Sarfiyatı

1 Bar h=10 h=13 h=16

0,3 Litre / dakika

7 Litre / dakika

17 Lt./dk.

1,5 Bar h=11 h=14 h=18

0,4 Litre / dakika

8,5 Litre / dakika

30 Lt./dk.

3 Bar h=12 h=15 h=20

0,6 Litre / dakika

15 Litre / dakika

60 Lt./dk.
